Соединение труб ПНД: фитинги, электромуфтовая и стыковая сварка

Труба ПНД лежит в земле 50 лет и не ржавеет — но только если соединение сделано правильно. Протечка на глубине двух метров или внутри монолитной стяжки обнаруживается поздно и обходится дорого. Выбор метода соединения зависит от диаметра трубы, рабочего давления, доступности места монтажа и того, есть ли на объекте сварочное оборудование.

В этой статье разберём три основных способа соединения труб ПНД: компрессионные фитинги, электромуфтовую сварку и стыковую сварку встык. Для каждого — принцип работы, область применения, ограничения и пошаговый монтаж.

Три метода соединения: быстрый обзор

Полиэтиленовые трубы низкого давления (ПНД, материал PE 80 и PE 100) соединяют тремя способами, принципиально различающимися по технологии и области применения.

Компрессионные фитинги

Принцип работы

Компрессионный фитинг — это механическое соединение без нагрева. Труба вставляется в корпус фитинга, зажимное кольцо (цанга) обхватывает её снаружи, а накидная гайка при затягивании вдавливает кольцо в тело трубы. Уплотнение обеспечивает резиновое кольцо внутри корпуса.

Конструкция неоднородна по материалу: корпус — латунь или армированный пластик, зажимное кольцо — пластик с зубчатым профилем, уплотнитель — EPDM или NBR. Ресурс при правильной затяжке — 25–50 лет при температуре до 40 °C и давлении до 10 бар (некоторые серии до 16 бар).

Где применяют

• Водопровод холодного водоснабжения в доме и на участке
• Капельный полив и разводка к точкам водозабора
• Подключение насосного оборудования
• Ремонтные вставки на уже смонтированном трубопроводе
• Места, где требуется возможность демонтажа

Компрессионные фитинги не применяют для горячего водоснабжения (выше 40 °C) и газопровода — для этих систем нужна сварка.

Виды компрессионных фитингов

Монтаж компрессионного фитинга

Шаг 1. Отрежьте трубу перпендикулярно оси. Для этого используйте труборез или ножовку с последующей зачисткой торца. Косой срез — причина половины протечек на компрессионных соединениях.

Шаг 2. Снимите фаску с наружной кромки торца под углом 15° на глубину 1–2 мм. Это позволяет трубе легко зайти в фитинг и не срезать уплотнительное кольцо.

Шаг 3. Отверните накидную гайку, выньте зажимное кольцо (цангу). Наденьте гайку на трубу резьбой к концу, за ней — цангу конусом наружу.

Шаг 4. Вставьте трубу в корпус фитинга до упора. Почувствуйте характерный щелчок или убедитесь по метке, что труба зашла полностью.

Шаг 5. Наверните накидную гайку от руки, затем затяните ключом на 1,5–2 оборота относительно положения от руки. Момент затяжки для диаметра 25 мм — 12–15 Н·м, для 32 мм — 18–22 Н·м. Перетяжка деформирует цангу и разрушает уплотнение.

Шаг 6. Опрессуйте соединение давлением, в 1,5 раза превышающим рабочее, в течение 30 минут. При обнаружении капли или влаги — подтяните гайку на четверть оборота.

Электромуфтовая сварка (ЭМС)

Принцип работы

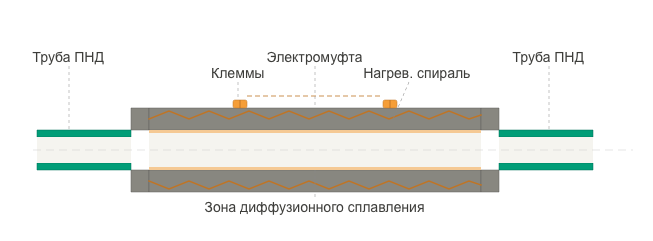

Электромуфта — это фитинг из полиэтилена со встроенной спиралью нагревательного провода. При подаче тока спираль разогревает материал муфты и трубы до температуры плавления ПНД (130–140 °C). Расплавленный полиэтилен смешивается и при остывании образует монолитное соединение — молекулярную диффузию. Шов полностью однороден по материалу с трубой.

Параметры сварки (напряжение, время) закодированы в штрихкоде или DataMatrix-метке на фитинге. Аппарат ЭМС считывает метку и автоматически выдерживает цикл. Оператору не нужно задавать параметры вручную.

Где применяют

• Газопровод низкого и среднего давления — обязательный метод по ГОСТ Р 55019
• Напорный водопровод всех диаметров, включая магистральные сети
• Труднодоступные места: траншеи с ограниченным пространством, колодцы, узлы внутри уже собранной конструкции
• Соединение труб разных SDR (толщины стенки) одного диаметра
• Ремонтные вставки и заплатки на действующем трубопроводе

Подготовка и монтаж

Шаг 1. Зачистка. Наружная поверхность трубы в зоне сварки обязательно зачищается специальным скребком или торцевателем до блестящего слоя. Толщина снимаемого слоя — 0,1–0,3 мм. Цель: удалить окисленный полиэтилен, который препятствует сплавлению. Не касайтесь зачищенной зоны руками — жир с кожи нарушает диффузию.

Шаг 2. Обезжиривание. Протрите зачищенную зону и внутреннюю поверхность муфты изопропиловым спиртом или специальным очистителем ПНД. Ацетон и бензин не применяют — они оставляют остатки, разрушающие полиэтилен.

Шаг 3. Сборка. Оба конца труб вставьте в муфту до упора или до меток на концах. Зафиксируйте сборку в позиционере: смещение даже на 1 мм в процессе сварки приводит к дефекту шва.

Шаг 4. Сварка. Подключите провода аппарата к клеммам муфты. Считайте штрихкод с упаковки фитинга или введите параметры вручную (напряжение и время). Нажмите «Старт». Аппарат самостоятельно проведёт цикл и выдаст протокол сварки с датой, временем и параметрами.

Шаг 5. Охлаждение. Не снимайте позиционер и не нагружайте соединение до истечения времени охлаждения — от 10 минут для DN 25 до 40 минут для DN 250. Признак завершения сварки — выдвинутые индикаторы на торцах муфты (небольшие пластиковые штырьки).

Важно: Температура окружающего воздуха при ЭМС — от −10 до +45 °C. При работе в мороз место сварки укрывают, нагревают до +5 °C и защищают от ветра.

Стыковая сварка

Принцип работы

При стыковой сварке торцы двух труб или фитингов одновременно прижимают к нагревательному зеркалу (инструменту) с температурой 200–220 °C. Через 30–90 секунд зеркало убирают, и торцы прижимают друг к другу с заданным давлением до полного охлаждения. Сплавленный полиэтилен образует симметричный грат (валик) по периметру шва — визуальный признак качественной сварки.

Метод стандартизирован по ГОСТ ISO 21307 и DVS 2207-1. Параметры сварки (температура, давление, время) рассчитываются по диаметру и SDR трубы.

Где применяют

• Магистральные трубопроводы водоснабжения и канализации от DN 63 и выше
• Длинные прямые участки без поворотов, где можно развернуть сварочную машину
• Производственные условия: монтаж плетей труб на поверхности с последующей укладкой в траншею
• Трубопроводы промышленного водоснабжения и технологических жидкостей

Стыковая сварка не применяется в стеснённых условиях — машина требует прямолинейного позиционирования обоих концов труб на длину от 0,5 до 1,5 м с каждой стороны. Для коротких вставок и угловых узлов используют ЭМС.

Этапы стыковой сварки

Шаг 1. Торцевание (строжка). Оба конца труб зажимают в центраторе машины и торцуют вращающимся ножом до получения идеально плоских и параллельных поверхностей. Зазор между торцами после строжки — не более 0,5 мм для труб до DN 160 и не более 1 мм для DN выше 315.

Шаг 2. Смещение торцов. Проверяют соосность труб — расхождение не должно превышать 10% толщины стенки. Для трубы SDR 11 DN 110 толщина стенки 10 мм, допустимое смещение — 1 мм.

Шаг 3. Нагрев. Зеркало с температурой 200–210 °C прижимают к торцам с давлением оплавления (обычно 0,15 МПа). Дожидаются образования первичного грата высотой 1–2 мм, затем снижают давление до давления нагрева и выдерживают расчётное время.

Шаг 4. Смена. За нормируемое время (не более 4–8 секунд в зависимости от диаметра) убирают зеркало и прижимают торцы друг к другу с давлением сварки. Промедление приводит к охлаждению поверхности и образованию «холодного» шва.

Шаг 5. Охлаждение под давлением. Торцы удерживают в прижатом положении от 10 до 60 минут в зависимости от диаметра. После охлаждения машина раскрывается, шов осматривают: грат должен быть симметричным, одинаковой высоты по всему периметру.

Сравнение методов соединения

Как выбрать метод под задачу

Капельный полив и дачный водопровод DN 20–32 мм — компрессионные фитинги. Монтаж без инструмента, возможность разобрать систему на зиму. Рабочее давление 4–6 бар укладывается в допустимый диапазон с трёхкратным запасом.

Ввод водопровода в дом DN 32–63 мм — компрессионные фитинги для малых диаметров или ЭМС для критичных участков. Если участок проходит под фундаментом или в гильзе, лучше ЭМС: неразъёмный шов не требует периодической ревизии.

Газопровод любого диаметра — только сварка. Компрессионные фитинги на газе запрещены нормативно. Для малых диаметров (до DN 63) — ЭМС, для магистралей — стыковая сварка или ЭМС.

Уличный напорный водопровод DN 63–315 мм — стыковая сварка при прямых плетях, ЭМС при поворотах, врезках и стеснённых местах траншеи.

Ремонт с заменой короткого участка — ЭМС вне зависимости от диаметра. Стыковая машина требует прямого участка с двух сторон, которого при ремонте обычно нет.

Часто задаваемые вопросы

Можно ли соединить трубу ПНД с металлической трубой?

Да. Для этого используют переходные компрессионные фитинги с резьбовым концом (НР или ВР) или фланцевые адаптеры. Компрессионный переходник позволяет подключиться к стальной трубе с наружной резьбой без сварки. Для трубопроводов высокого давления применяют фланцевый переход: на трубу ПНД сваривают фланцевую заглушку (ЭМС или стыковая), которую болтами соединяют с металлическим фланцем.

Чем отличается PE 80 от PE 100 при выборе метода соединения?

Материал трубы влияет на параметры стыковой сварки — давление оплавления и время нагрева для PE 100 несколько выше. Аппараты ЭМС и компрессионные фитинги производителя обычно рассчитаны на оба материала, но стоит проверить документацию на конкретную серию фитинга. Смешивать PE 80 и PE 100 в одном трубопроводе допустимо — при условии, что фитинг и сварочный режим соответствуют более нагруженному материалу.

Нужно ли аттестовывать сварщика для электромуфтовой сварки?

Для газопровода — обязательно. Сварщик должен иметь действующий аттестационный сертификат по НАКС (НОСТРОЙ) для сварки полиэтиленовых труб способом ЭМС. Для водопровода аттестация формально не является обязательным требованием во всех регионах, однако строительный контроль и надзорные органы вправе её запросить. На практике добросовестные подрядчики аттестуют сварщиков независимо от типа системы.

Почему на компрессионном фитинге появилась капля через год?

Три вероятные причины: усадка трубы при температурных циклах (нормальное явление, устраняется подтяжкой гайки на четверть оборота), некачественная торцовка при монтаже (косой срез), или превышение рабочего давления и температуры. Подтяжка устраняет большинство незначительных протечек. Если после подтяжки течь сохраняется — фитинг заменяют целиком.

Можно ли варить трубы ПНД в мороз?

Стыковая сварка допустима при температуре от −15 °C с обязательным подогревом зоны сварки и укрытием от ветра. Электромуфтовая — от −10 °C при аналогичных условиях. В обоих случаях трубы предварительно выдерживают в тепле, чтобы избежать хрупкого разрушения полиэтилена при прижатии. При температуре ниже нормативных пределов сварку не проводят.

Что такое SDR и зачем он важен при подборе фитингов?

SDR (Standard Dimension Ratio) — отношение наружного диаметра трубы к толщине стенки. SDR 11 означает, что при диаметре 110 мм толщина стенки равна 10 мм. Чем ниже SDR, тем толще стенка и выше допустимое давление. Фитинги и муфты ЭМС подбирают под конкретный SDR: муфта для SDR 17 не подойдёт для трубы SDR 11 того же диаметра — внутренний диаметр не совпадёт.
