За красивой плиткой в ванной скрывается то, о чём вспоминают только в момент аварии: трубы, стояки, краны, счётчики. Когда прорывает подачу или засоряется канализационный тройник, приходится выбирать — вскрывать стену или иметь готовый доступ. Ревизионный люк решает эту проблему заранее: он сохраняет эстетику и одновременно даёт мгновенный доступ к инженерным коммуникациям.
В этой статье разберём все виды ревизионных люков для ванной и туалета, стандартные размеры, материалы и пошаговую установку — чтобы вы один раз сделали правильно и больше не думали об этом.
Что такое ревизионный люк и зачем он нужен
Ревизионный люк — это дверца в стене или коробе, закрывающая доступ к сантехническому оборудованию. В отличие от замурованной стены, люк позволяет в любой момент добраться до вентилей, счётчиков воды, ревизий канализации и соединений труб без демонтажа облицовки.
По строительным нормам (СП 73.13330.2016) доступ к запорной арматуре и ревизиям канализации должен быть обеспечен. На практике это означает, что замуровывать вентиль без люка — нарушение, которое обнаружится при первой же плановой проверке или аварии.
Когда люк необходим:
- за коробом спрятан стояк с ревизией канализации
- за стеной расположены счётчики холодной и горячей воды
- в нише смонтированы вентили подачи воды или запорные краны
- установлен скрытый бачок унитаза (инсталляция)
- в коробе проходят трубы с соединениями на фитингах
Виды ревизионных люков

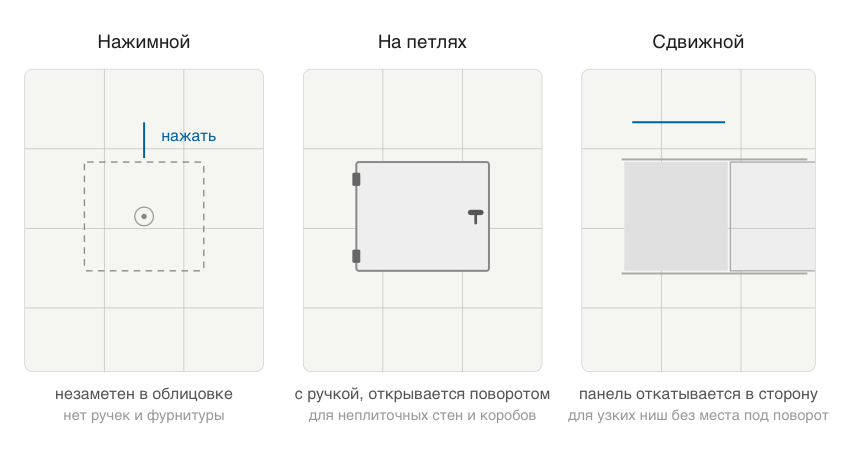

По принципу открывания
| Тип | Принцип | Применение | Особенности |
|---|---|---|---|
| Нажимной (push-open) | Нажатие → открытие | Под плитку, покраску | Нет ручек, незаметен в облицовке |
| На петлях с ручкой | Поворот рукоятки | Открытые короба, неплиточные стены | Быстрый доступ, видна ручка |
| Сдвижной | Откат панели в сторону | Узкие ниши, места без пространства для открывания | Удобен там, где нет места для поворота дверцы |
| Съёмный | Полное снятие панели | Редко используемые ревизии | Дешевле, но неудобен при частом доступе |
По типу облицовки
Люк под плитку (плиточный люк) — самый популярный вариант для ванной и туалета. Рамка монтируется в стену или короб, на дверцу наносится плиточный клей и укладывается плитка в тон с общей облицовкой. После затирки швов люк визуально сливается со стеной. Дверца открывается нажатием — скрытый механизм без ручек.
Покрасочный люк — аналогичная конструкция, но рассчитан под окраску. Металлическая или пластиковая поверхность дверцы шпаклюется и красится вместе со стеной.
Открытый люк — дверца с декоративным оформлением (белый пластик, хром, RAL-покраска) не маскируется, а выглядит как часть дизайна. Используется в технических помещениях, кладовых, иногда в туалетах с неплиточной отделкой.
По материалу корпуса
- ABS-пластик — лёгкий, не ржавеет, дешевле металлических. Подходит для сухих ниш и коробов. Не рекомендован для зон прямого намокания.
- Алюминий — устойчив к влаге, жёсткий, хорошо держит вес плитки. Оптимален для ванных комнат.
- Оцинкованная сталь — самый прочный корпус. Используется при больших нагрузках или крупных форматах люка.
- ГКЛ (гипсокартон) — в составе конструкции для встроенных люков «под штукатурку»; не самостоятельный материал.
Размеры ревизионных люков
Размеры обозначаются как «ширина × высота» в миллиметрах. Ориентироваться нужно на два параметра: размер дверцы (проёма) и габарит рамы — они отличаются на 20–40 мм с каждой стороны.
Стандартные типоразмеры
| Размер (ш × в), мм | Назначение | Подходит для |
|---|---|---|
| 150 × 150 | Малый ревизионный | Доступ к одному вентилю, ревизии канализации Ø50 |
| 200 × 200 | Стандартный малый | Вентили ХВС/ГВС, счётчики воды |
| 300 × 300 | Стандартный средний | Стояк с ревизией Ø110, узел учёта воды |
| 400 × 400 | Большой | Инсталляция унитаза, разводка труб с несколькими соединениями |
| 400 × 600 | Вытянутый | Несколько вентилей по высоте, горизонтальный стояк |
| 600 × 600 и более | Ревизионная панель | Полный доступ к группе коммуникаций, обслуживание насосного оборудования |
Как выбрать размер
Правило простое: проём люка должен быть достаточным, чтобы рука с инструментом свободно добиралась до самого дальнего элемента внутри ниши. Для вентилей — минимум 200 × 200 мм, для ревизии канализации Ø110 — минимум 300 × 300 мм. Если внутри расположены счётчики с пломбами — учитывайте, что проверяющий должен визуально считать показания и иметь доступ к пломбировочной проволоке.
При укладке плитки формата 300 × 600 мм выбирайте размер люка кратным плитке — тогда швы совпадут и дверца будет незаметна.
Материал стены: как это влияет на выбор люка
- Гипсокартонный короб — подходят все типы люков. Крепление на саморезы прямо в ГКЛ или к стойкам каркаса.
- Кирпич или газобетон — нужен люк с жёсткой рамой (алюминий или сталь), крепление дюбелями.
- Пластиковая вагонка или МДФ-панели — подходят нажимные и съёмные люки с крепежом к обрешётке.
- Кафельная облицовка (при монтаже по живой плитке) — врезные люки с алмазным инструментом, отдельная операция. Сложнее и дороже, чем монтаж до укладки.
Пошаговая установка ревизионного люка под плитку
Установка плиточного нажимного люка в гипсокартонный короб — наиболее распространённая ситуация в типовых ванных. Весь процесс занимает 1–2 часа.
Что потребуется
- Ревизионный люк нужного размера
- Дрель или шуруповёрт
- Монтажная пена или гипсовая смесь
- Плиточный клей и затирка
- Уровень
- Малярный скотч
Шаг 1. Разметка проёма
Определите расположение люка с учётом двух условий: он должен быть строго напротив обслуживаемого оборудования и вписываться в раскладку плитки без лишних порезок. Нанесите разметку карандашом, проверьте уровнем горизонталь и вертикаль.
Шаг 2. Вырезание проёма
В ГКЛ — электролобзиком или ножом по разметке. Размер проёма должен соответствовать внешнему габариту рамы люка. Перед резкой убедитесь, что за стенкой нет труб или кабелей — проверьте детектором скрытой проводки.
Шаг 3. Установка рамы
Вставьте раму люка в проём. Большинство моделей имеют регулируемые лапки или фланцы для фиксации в стене толщиной 9–15 мм. Прикрутите саморезами к каркасу или зафиксируйте монтажной пеной — зависит от инструкции производителя. Проверьте уровнем: рама должна стоять строго вертикально и вровень с поверхностью стены.
Шаг 4. Нанесение плитки на дверцу
Откройте дверцу и наклейте на её лицевую поверхность плиточный клей слоем 4–6 мм. Приложите плитку, совместив швы с соседними рядами. Зафиксируйте крестиками. Дверцу оставьте открытой до полного схватывания клея (минимум 24 часа) — иначе вес плитки «утопит» механизм.
Шаг 5. Затирка
После схватывания клея закройте дверцу и затрите швы вместе с остальной плиткой. Швы на стыке дверцы и стены заполните силиконовым герметиком (не затиркой) — он компенсирует микровибрацию при открывании и не трескается.
Шаг 6. Проверка
Нажмите на центр дверцы — она должна открыться плавно с характерным щелчком. Убедитесь, что швы не «ведут» дверцу в сторону и плитка не задевает соседний ряд. Дайте силикону высохнуть 12–24 часа до начала эксплуатации.
Типичные ошибки при установке
- Монтаж после укладки плитки. Вырезать проём в готовой облицовке — значит рисковать трещинами и добавлять 2–3 часа работы. Люк устанавливается до плиточных работ.
- Неверный выбор размера. Люк 150 × 150 мм выглядит аккуратно, но рука в него не пролезет. Проверяйте размер с инструментом в руке.
- Затирка вместо силикона по периметру дверцы. Цементная затирка на подвижном стыке трескается через 1–2 месяца.
- Игнорирование раскладки плитки. Если шов плитки проходит посередине дверцы, при открывании он будет расходиться. Размер люка должен соответствовать кратному числу плиток.
- Лёгкий пластиковый корпус под тяжёлый керамогранит. Дверца должна выдерживать вес плитки с клеем. Для формата 300 × 600 мм и тяжёлого камня — только алюминиевый или стальной корпус.
Ревизионные люки для инсталляции унитаза
Инсталляция (скрытый бачок унитаза) требует доступа к кнопке смыва, а также к клапану наполнения и запорной арматуре подачи воды. Большинство инсталляций предполагают стандартное сервисное отверстие 380 × 680 мм или 500 × 800 мм.
Для инсталляций используют: — специализированные люки под конкретный бренд (Geberit, Grohe, Viega), совмещённые с монтажной рамой кнопки смыва; — универсальные сервисные панели на нажимном механизме того же размера.
Важно: на люк для инсталляции тоже можно уложить плитку — это стандартная практика для монолитного вида стены.
Часто задаваемые вопросы
Обязательно ли устанавливать ревизионный люк?
По нормам СП 73.13330.2016 доступ к запорной арматуре и ревизиям канализации должен быть обеспечен. Если труба замурована без люка, управляющая компания вправе потребовать открытие доступа. На практике это требование контролируется при приёмке работ в новостройках и при плановых проверках в старом фонде.
Какой размер люка выбрать для счётчиков воды?
Для узла учёта воды (два счётчика, фильтр, вентили) оптимальный размер — 300 × 400 мм или 400 × 400 мм. Этого достаточно, чтобы проверяющий мог считать показания и получить доступ к пломбам. Меньший размер контролёр может не принять.
Можно ли поставить люк в несущей стене?
Сделать проём в несущей стене без проекта и разрешения — незаконно. Для доступа к коммуникациям в несущей стене используют альтернативные решения: короб с люком снаружи стены или перенос трубопровода. Если проём необходим — обратитесь в проектную организацию.
Сколько стоит ревизионный люк под плитку?
Пластиковые люки размером 200 × 200 мм стоят от 300–500 рублей. Алюминиевые нажимные люки 300 × 300 мм — 800–1 500 рублей. Крупные форматы 400 × 600 мм и выше — от 2 000 рублей. Работа по установке в коробе из ГКЛ — ещё 1 000–2 500 рублей, в зависимости от региона.
Как открыть нажимной люк, если механизм заклинил?
Чаще всего причина — разбухший шов затирки или деформация корпуса при температурных изменениях. Попробуйте нажать не в центр, а ближе к петлям. Если не помогает — аккуратно подрежьте шов между дверцей и стеной строительным ножом вдоль силикона. Не прикладывайте большое усилие — можно сломать механизм или треснуть плитку.
Можно ли установить люк под покраску самостоятельно?
Да, это самый простой вариант: рама крепится в проём, поверхность шпаклюется и красится вместе со стеной. Специальных навыков не требуется. Сложнее — плиточный нажимной люк: здесь важна точность разметки и правильный выбор клея для плитки на подвижном основании.
