Уклон канализационной трубы: нормы для 50 и 110 мм
Самотёчная канализация работает без насоса: стоки уходят только за счёт уклона трубы. Ошибиться здесь легко, а последствия неприятные. Сделаешь уклон слишком маленьким - вода застаивается, органика оседает, появляется запах и засор. Сделаешь слишком большим - вода убегает вперёд, а твёрдые включения остаются на стенках, и труба всё равно засоряется. Правильный уклон это не про то, чтобы вода просто стекала, а про скорость самоочищения, при которой поток уносит с собой всё.
Разберём, какой уклон нужен для труб 50 и 110 мм, откуда берутся эти цифры, почему у уклона есть не только минимум, но и максимум, и как выдержать нужный наклон при монтаже. Материал по нормам СП для внутренней и наружной бытовой канализации.

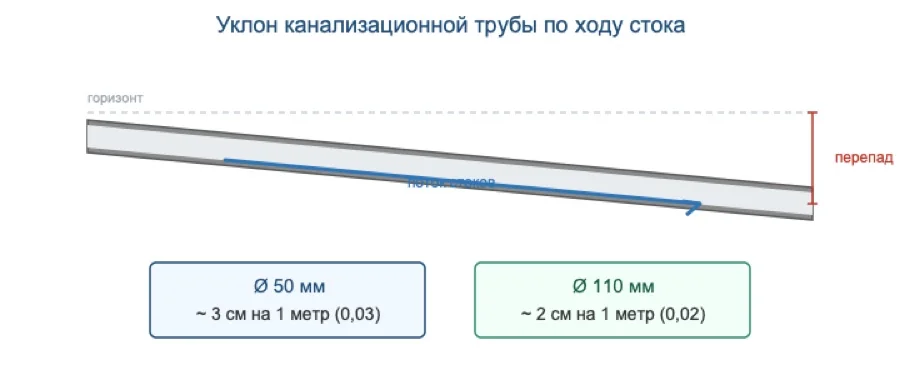

Нормы уклона для 50 и 110 мм
Уклон измеряют в сантиметрах понижения на каждый метр длины трубы или в долях (безразмерная величина). По СП 30.13330 (актуализированный СНиП по внутреннему водопроводу и канализации) для бытовой самотёчной сети приняты такие значения:
| Диаметр, мм | Уклон (норма) | На 1 метр | Применение |
|---|---|---|---|
| 40-50 | 0,03 | ~3 см | Раковина, ванна, душ, стиральная и посудомоечная машина |
| 110 | 0,02 | ~2 см | Унитаз, общий стояк, лежак к выпуску |
| 160 (наружная) | 0,008 | ~0,8 см | Магистраль участка, выпуск к септику |
Закономерность простая: чем больше диаметр, тем меньше нужный уклон. В широкой трубе поток сам набирает достаточную скорость самоочищения, а в узкой это приходится компенсировать более крутым наклоном. Именно поэтому под унитаз 110 мм достаточно 2 см на метр, а под раковину 50 мм нужно уже 3 см.
Почему нельзя ни меньше, ни больше
У уклона есть рабочий диапазон, внутри которого поток идёт со скоростью самоочищения, около 0,7 метра в секунду. Выход за границы в любую сторону приводит к засорам:
- Слишком маленький уклон или обратный. Вода стоит, твёрдые частицы оседают, труба заиливается. Обратный уклон (когда труба уходит вверх по ходу стока) - частая причина булькающих и подтекающих стыков и постоянного запаха.
- Слишком большой уклон. Вода проскакивает быстрее твёрдого: жидкость убегает вперёд, а бумага и осадок остаются на стенках и накапливаются. Труба засоряется не хуже, чем при недостаточном уклоне. Для внутренней канализации максимум обычно ограничивают величиной около 0,15.
Как посчитать перепад
Перепад высоты между началом и концом трубы считают простым умножением длины на норму. Несколько примеров:
| Участок | Диаметр | Длина | Перепад |
|---|---|---|---|
| Отвод от раковины | 50 мм | 2 м | 2 x 3 = 6 см |
| Лежак от ванной | 50 мм | 3 м | 3 x 3 = 9 см |
| Выпуск от унитаза | 110 мм | 4 м | 4 x 2 = 8 см |
| Общий лежак к стояку | 110 мм | 6 м | 6 x 2 = 12 см |
То есть на шестиметровом лежаке 110 мм дальний конец должен быть ниже ближнего на 12 см. Это важно учитывать заранее: если перепад не помещается в высоту подпольного пространства или подшивного потолка, схему разводки меняют.
Как выдержать уклон при монтаже
- Посчитайте перепад. Умножьте длину трубы на норму для диаметра (см. таблицу выше).
- Разметьте по уровню. Отбейте горизонт, отложите перепад на дальнем конце. Удобно пользоваться уровнем с пузырьком под нужный уклон или лазерным нивелиром.
- Крепите чаще. Хомуты ставят примерно через 10 диаметров трубы по горизонтали, чтобы она не провисала между опорами. Провис создаёт локальные карманы с обратным уклоном, где стоит вода.
- Раструбом против потока. Собирайте трубу раструбом навстречу движению воды, тогда стык не подтекает.
- Проверьте проливом. После монтажа вылейте в трубу ведро воды: она должна уйти сразу и полностью, без задержки и бульканья.
Частые ошибки
- Чем круче, тем лучше. Избыточный уклон засоряет трубу не хуже недостаточного: вода убегает вперёд твёрдого.
- Провис между хомутами. Редкий крепёж даёт локальные контруклоны, где стоит вода и копится осадок.
- Унитаз на 50 мм. Диаметр и уклон под унитаз - только 110 мм. На 50 мм он моментально засоряется.
- Уклон на глаз. Без расчёта перепада и уровня на длинном лежаке легко получить обратный уклон.
- Много поворотов 90 градусов. Резкие повороты тормозят поток. Лучше два отвода по 45 градусов вместо одного на 90.

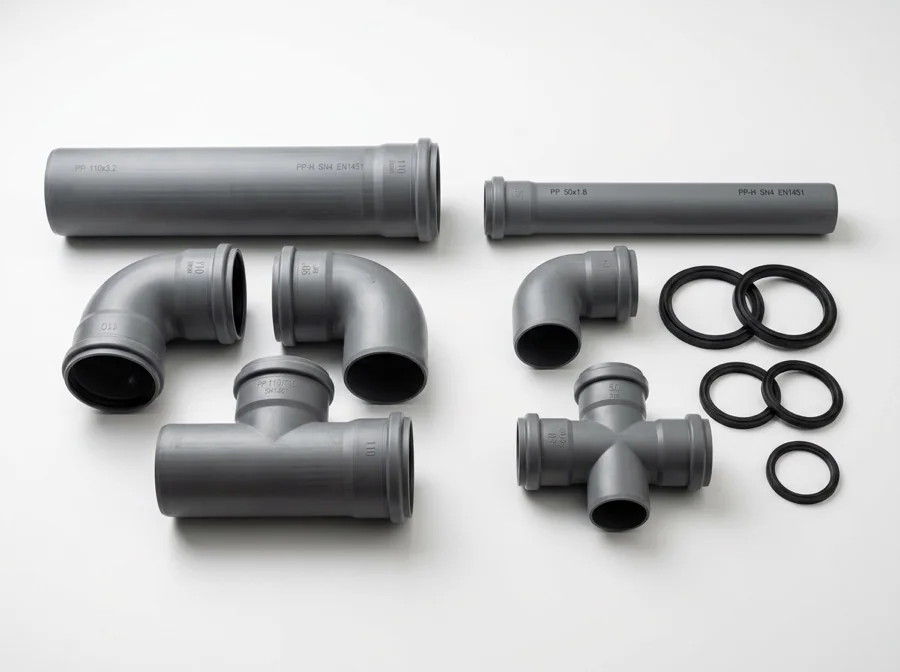

В каталоге ПОЛИТЭК представлены канализационные трубы ПП диаметров 40, 50 и 110 мм, отводы 45 и 87 градусов, тройники, ревизии, крепёж и уплотнительные манжеты для монтажа внутренней и наружной канализации в Санкт-Петербурге и Ленинградской области. Менеджеры помогут собрать комплект под конкретную схему санузла.
Часто задаваемые вопросы
Какой уклон нужен для трубы 50 мм?
Около 3 см на каждый метр длины (уклон 0,03). Такой наклон обеспечивает скорость самоочищения для отводов от раковины, ванны, душа, стиральной и посудомоечной машины.
Какой уклон для трубы 110 мм?
Около 2 см на метр (уклон 0,02). Это норма для стояка, унитаза и общего лежака к выпуску. Больший диаметр требует меньшего уклона.
Что будет при слишком большом уклоне?
Вода будет проскакивать быстрее твёрдых включений: жидкость уходит, а бумага и осадок остаются на стенках трубы. В итоге труба засоряется так же, как при недостаточном уклоне.
Как проверить уклон после монтажа?
Отбить горизонт уровнем и замерить перепад на концах трубы либо просто пролить ведро воды. При правильном уклоне она уходит сразу и полностью, без застоя и бульканья.
Можно ли обойтись без уклона с помощью насоса?
Да, если самотёк невозможен, ставят фекальный насос или сололифт с измельчителем, и стоки поднимаются принудительно. Но для обычной разводки самотёк с правильным уклоном проще и надёжнее.
