Трубы в канаву на заезд: SN8, диаметры и правила установки
Придорожная канава на участке в Ленинградской области — это не декоративный ров, а водоотвод. Пока она открыта, весенний талый и ливневый сток уходят вдоль дороги. Стоит перекрыть её насыпью «на глаз», без трубы или с трубой не по размеру — вода начинает разливаться на проезжую часть и на участок, а под колёсами первого же грузовика бетонный кусок или тонкостенная канализационная труба схлопывается за один сезон.
В петербургском регионе задача усугубляется грунтами: торф, суглинок, высокий уровень грунтовых вод, промерзание до 1,4–1,6 м и весенние оттепели с быстрым нарастанием стока. Поэтому труба для заезда выбирается не по цене, а по трём параметрам: класс жёсткости SN, диаметр и материал. Разберём, что и почему брать, как считать и как укладывать, чтобы заезд отработал 40–50 лет без ремонта.
Зачем в канаву на заезд нужна именно SN8
SN (Stiffness Nominal, «номинальная кольцевая жёсткость») — это способность трубы сопротивляться смятию под нагрузкой сверху. Измеряется в кН/м² и указывается на трубе прямо после букв: SN2, SN4, SN8, SN16. Метод испытаний — ГОСТ Р 54475-2011 и ISO 9969: образец сжимают до 3% деформации диаметра и фиксируют усилие.
Для водопропускной трубы через канаву на заезд к участку рабочий класс — SN8. Он рассчитан на нагрузку от легкового и малотоннажного транспорта при засыпке 0,3–0,5 м над верхом трубы (реалистичная цифра для типового заезда). Более лёгкие SN2 и SN4 под колесом сминаются, овализуются, теряют пропускную способность и рвутся по швам — это самая частая причина, по которой через 2–3 года заезд «проваливается». SN16 берут туда, где по заезду ходят гружёные КамАЗы или самосвалы — например, при строительстве соседних домов или на въезде в СНТ с грузовым трафиком.
| Класс | Жёсткость | Нагрузка | Где применяют |
|---|---|---|---|
| SN2 | 2 кН/м² | без транспорта | Дренаж, безнапорная канализация в саду |
| SN4 | 4 кН/м² | лёгкая | Пешеходные зоны, зелёные зоны без транспорта |
| SN8 | 8 кН/м² | легковой и малотоннажный | Заезды на участок, дворовые проезды |
| SN16 | 16 кН/м² | грузовая | Магистрали, тяжёлый транспорт, глубокая укладка |
Материал: ПНД, ПВХ, металл, бетон
Формально в канаву можно уложить трубу почти из любого материала. На практике для частного заезда сейчас применяют четыре варианта, и у каждого свой профиль применения.

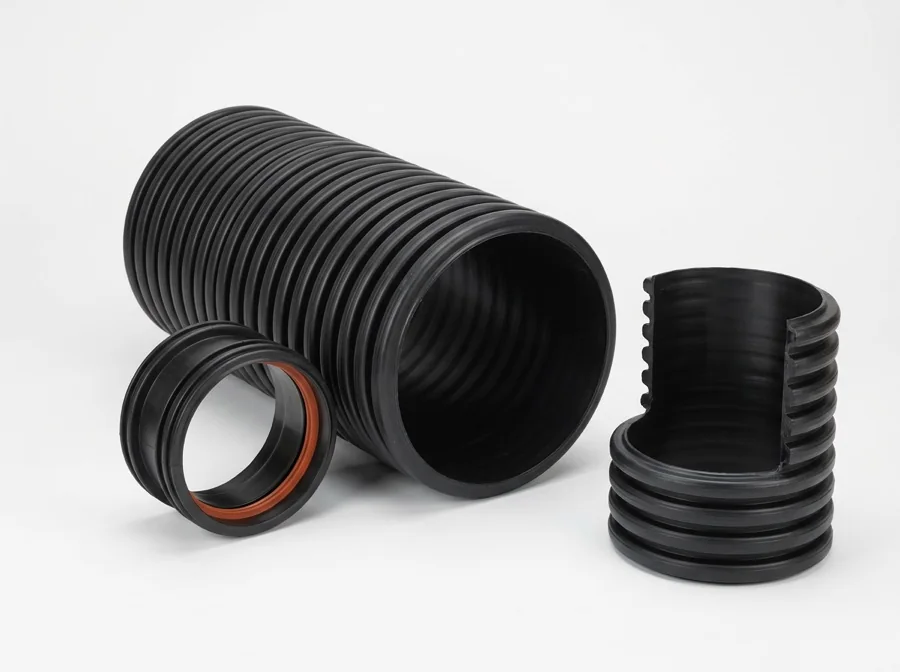

Двухслойная гофрированная ПНД
Самый распространённый вариант. Наружный слой — гофрированный, работающий как рёбра жёсткости, внутренний — гладкий, с низким гидравлическим сопротивлением. Труба лёгкая (отрезок 6 м диаметром 400 мм весит около 20 кг), режется ножовкой, соединяется раструбом с уплотнительным кольцом. Не корродирует, срок службы 50+ лет. Для заезда — оптимальный выбор.
ПВХ с раструбом
Жёсткая, гладкая снаружи и внутри, стыкуется через раструб с резиновым кольцом. Дороже ПНД, тяжелее, но при этом чуть проще в контроле уклона — не гнётся при укладке. Часто идёт в маркировке SN4/SN8. Разумный выбор для коротких пролётов на плотном грунте.
Гофрированная стальная (оцинкованная)
Металлическая волнистая труба с покрытием. Держит любую нагрузку, но чувствительна к коррозии в кислых торфяных грунтах Ленобласти — цинк там «съедается» быстрее нормативного срока. Оправдана, когда трубу нужно уложить с малым заглублением или на подтопляемом участке с сильным ледоходом. Дороже полимерных аналогов.
Железобетонная
Классика для магистральных дорог, но не для частного заезда: тяжёлые кольца (400–800 кг) нужно ставить краном, стыки герметизируют цементом, при промерзании и сезонных подвижках грунта стыки расходятся. Для одиночного заезда экономически и технически проигрывает ПНД.
| Материал | Плюсы | Минусы | Заезд на участок |
|---|---|---|---|
| ПНД двухслойная | Лёгкая, коррозионностойкая, 50+ лет | Нужна аккуратная обсыпка | Оптимально |
| ПВХ | Жёсткая, стабильный уклон | Дороже ПНД, тяжелее | Подходит |
| Стальная гофра | Прочность, малое заглубление | Коррозия в торфе, цена | По ситуации |
| Железобетон | Долговечность, стандарт для дорог | Кран, вес, расхождение стыков | Обычно избыточно |
Диаметр: как посчитать под сток канавы
Слишком узкая труба — главная причина затопления после ливня и обрушения заезда весной. Полноценный гидравлический расчёт делают по СП 32.13330 через расход воды в канаве и уклон, но для типовых заездов работает практическое правило: диаметр трубы берут не меньше 60–70% от глубины канавы и с запасом на лёд и заиливание.
Ориентиры для условий Ленинградской области, где к весеннему стоку прибавляется намерзание льда в трубе:
| Наружный Ø, мм | Внутренний Ø, мм | Где применяют |
|---|---|---|
| 300 | ≈257 | Только сухие мелкие канавы, короткий заезд |
| 400 | ≈343 | Типовой заезд на частный участок |
| 500 | ≈427 | Водообильная канава, участки у леса или поля |
| 600 | ≈514 | Магистральные канавы, крупные СНТ |
| 800 | ≈686 | Дороги общего пользования, тяжёлый сток |
Практический минимум для заезда в СПб и Ленобласти — 400 мм. Диаметры 200–300 мм в наших условиях быстро забиваются мусором, листвой и льдом; ремонт заезда обходится дороже, чем изначально взять трубу на размер больше. Если канава глубокая (от 60 см), пропускает сток с полей или обслуживает несколько участков — берут 500 или 600 мм. В спорных случаях лучше проконсультироваться в администрации поселения или у дорожной службы: у них есть данные о расчётном стоке для этой конкретной канавы.
Согласование установки
Полоса канавы вдоль дороги общего пользования — это не земля собственника участка, а полоса отвода дороги. Устройство заезда через неё формально требует согласования: с администрацией поселения (муниципальная дорога), с региональным управлением автодорог или с Росавтодором (региональная и федеральная сеть). Основание — Федеральный закон № 257-ФЗ «Об автомобильных дорогах». Порядок для региональных дорог ЛО обычно описан на сайте профильного комитета и предполагает подачу заявления с указанием диаметра, длины и материала трубы.
На практике собственники частных участков нередко устраивают заезды без согласования, но при контрольной проверке дорожники вправе потребовать демонтаж, если труба выбрана не по нормативу или ухудшает работу водоотвода. Для СНТ и коттеджных посёлков согласование обязательно.
Правила установки: пошагово
- Разметка и расчистка. Определяют ось заезда, ширину (обычно 4–6 м для легкового транспорта, 6–8 м для грузового), выносят точки входа и выхода трубы. Дно и стенки канавы очищают от растительности и ила.
- Разработка траншеи. Дно траншеи опускают на 15–30 см ниже проектной отметки лотка трубы — под песчаную подушку. Ширина траншеи — диаметр трубы плюс 40–60 см (по 20–30 см с каждой стороны для обсыпки и трамбовки).
- Песчаная подушка. Насыпают и уплотняют слой песка средней крупности (не пылеватого) толщиной 15–30 см. Подушке придают проектный уклон — 1–2 % по ходу стока, то есть 1–2 см понижения на каждый метр длины. Без уклона вода застаивается в трубе, зимой замерзает и разрывает стенку.
- Укладка трубы. Отрезки соединяют раструбом с уплотнительным кольцом, следят, чтобы кольцо село ровно. Труба лежит на подушке по всей длине без «висящих» пролётов над локальными ямками.
- Обсыпка. Пазухи между трубой и стенками траншеи заполняют песком, послойно (по 10–15 см) с ручной трамбовкой. Обсыпка идёт до уровня шелыги — верхней точки трубы — плюс 20–30 см сверху. Это защитная зона, в неё нельзя класть щебень с острыми кромками и валуны.
- Засыпка и уплотнение. Дальше насыпь заезда формируют местным грунтом или песко-грунтовой смесью с послойным уплотнением виброплитой. Общая засыпка над верхом трубы — минимум 30–50 см для SN8 под легковой транспорт. При меньшем заглублении верх трубы продавливается колесом.
- Оголовки. На входе и выходе трубу защищают оголовками: бетонными сборными, полимерными или обкладкой из щебня в габионе. Оголовок держит откос заезда от размыва, задаёт направление потока и не даёт грунту сползать в канаву.
- Покрытие. Верх заезда покрывают тем же материалом, что и подъезд к участку: щебёночным, асфальтом, тротуарной плиткой на подготовленном основании.
Частые ошибки
- Труба меньше SN8. «Технической» или дренажной SN2/SN4 в канаву на заезд — гарантированный ремонт через 1–2 сезона: труба овализуется под колесом, вода не проходит.
- Диаметр 200–300 мм на водообильной канаве. Забивается льдом и мусором, канава разливается на дорогу и участок.
- Нет песчаной подушки. Труба лежит на неровном дне, локально деформируется, ломается по гофре.
- Нет уклона или уклон наоборот. Вода стоит в трубе, зимой замерзает, льдом рвёт стенку и стыки.
- Малое заглубление. Меньше 30 см засыпки над верхом — колесо продавливает трубу и покрытие проседает.
- Обсыпка щебнем с острыми камнями. Пробивает стенку гофры точечными нагрузками, особенно при пучении.
- Нет оголовков. Откосы заезда размываются весенним потоком, край насыпи обрушается в канаву, торец трубы выпирает наружу.
- Нет согласования на муниципальной или региональной дороге. Дорожная служба может потребовать демонтаж и восстановление канавы за счёт собственника.
В каталоге «Политэк» представлены двухслойные гофрированные трубы ПНД класса SN8 диаметрами от 300 до 1000 мм, соединительные муфты с уплотнительными кольцами, полимерные оголовки и сопутствующие материалы для устройства заездов и водопропусков в Санкт-Петербурге и Ленинградской области. Менеджеры помогают подобрать диаметр под конкретную канаву и рассчитать комплектацию по длине заезда.
Часто задаваемые вопросы
Какую трубу класть в канаву на заезд к участку?
Двухслойную гофрированную ПНД класса кольцевой жёсткости SN8. Она рассчитана на нагрузку от легкового и малотоннажного транспорта при засыпке 30–50 см над верхом трубы. Не корродирует, лёгкая в монтаже, служит 50 и более лет.
Какой диаметр трубы нужен для заезда?
Для типового частного заезда в Ленинградской области минимум — 400 мм. На водообильных канавах, участках у леса или в поле, а также для СНТ и общих проездов берут 500 или 600 мм. Диаметры 200–300 мм в наших условиях быстро забиваются льдом и мусором и не рекомендуются.
Что означает SN8 на трубе?
SN — это класс кольцевой жёсткости трубы, а число рядом — сопротивление смятию в кН/м² по ГОСТ Р 54475-2011 и ISO 9969. SN8 значит, что труба выдерживает 8 кН/м² на 3% деформации диаметра. Это стандарт для водопропускных труб под легковой и малотоннажный транспорт.
Какая нужна глубина укладки трубы под заезд?
Общая засыпка над верхом трубы — минимум 30–50 см для SN8 под легковой транспорт. Плюс песчаная подушка снизу толщиной 15–30 см. Уменьшать заглубление нельзя: верх трубы продавливается колесом, и покрытие проседает.
Обязательно ли ставить оголовки?
Крайне желательно. Оголовки на входе и выходе защищают откосы заезда от размыва, задают направление потока и не дают грунту сползать в канаву. Без них край насыпи размывается уже за первое половодье, а торец трубы оказывается голым и уязвимым для ударов.
Нужен ли уклон трубы под заезд?
Да, минимум 1–2 % по ходу стока — то есть 1–2 см понижения на каждый метр длины. Без уклона вода застаивается в трубе, зимой намерзает и разрывает стенку. Уклон формируют песчаной подушкой ещё до укладки трубы.
Можно ли использовать канализационную рыжую трубу?
Не для заезда. Наружная канализационная ПВХ обычно идёт классом SN2 или SN4 и рассчитана на укладку без транспорта сверху. Под колесом она овализуется, стыки расходятся, канава перестаёт работать. Для заезда берут именно трубу с маркировкой SN8 (для дренажа и водопропуска, а не бытовой канализации).
Нужно ли согласовывать заезд с дорожной службой?
Устройство заезда через полосу отвода автодороги общего пользования требует согласования по 257-ФЗ. Для муниципальных дорог — с администрацией поселения, для региональных — с профильным комитетом или дорожным управлением. Без согласования дорожники вправе потребовать демонтаж, если труба выбрана не по нормативу.
