Трубные коннекторы: типы соединений трубопроводов
Коннектор — самое слабое место любого трубопровода. Сама труба служит десятилетиями, а протекает почти всегда стык: там, где выбрали не тот тип соединения, недотянули резьбу, перегрели пайку или сэкономили на уплотнителе. Поэтому грамотный монтаж начинается не с трубы, а с ответа на вопрос: как её соединять — под давление или самотёком, разъёмно или наглухо, из какого материала и в каких условиях.
Разберём основные типы трубных коннекторов, их сильные и слабые стороны и то, какое соединение выбрать под конкретный материал — полипропилен, ПНД, металлопластик, ПВХ или сталь. Ориентируемся на реальные задачи частного дома и квартиры в Санкт-Петербурге и Ленинградской области: водоснабжение, отопление, канализация и наружные сети.
Что такое трубный коннектор и от чего зависит выбор

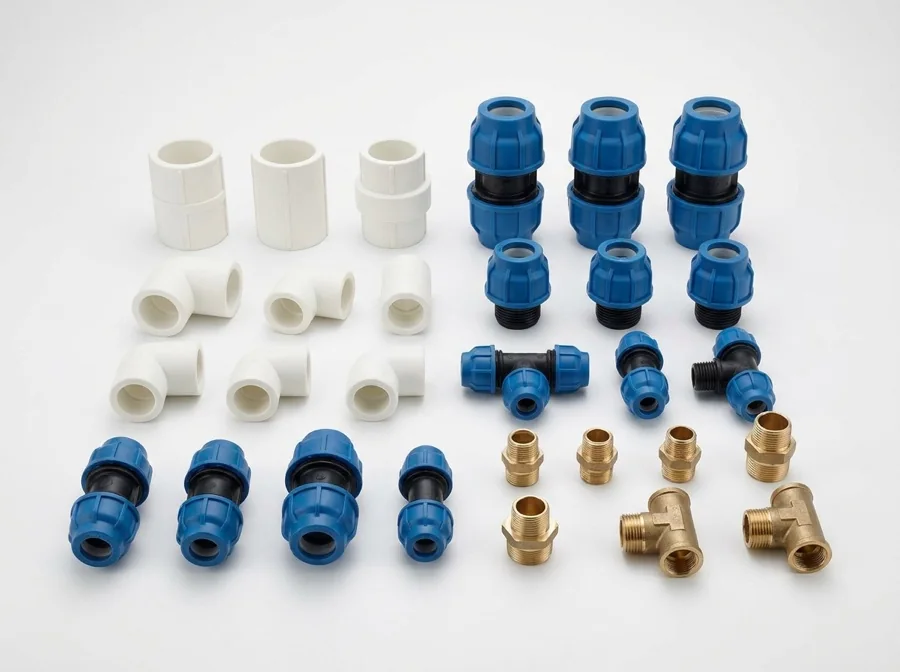

Трубный коннектор (фитинг) — это соединительный элемент, который стыкует отрезки труб между собой, с арматурой или с оборудованием, обеспечивая герметичность и нужную геометрию сети. Выбор коннектора определяют четыре фактора:
- Материал трубы. Полипропилен паяют, ПНД сваривают или обжимают, металлопластик собирают на пресс- и компрессионных фитингах, сталь — на резьбе или сварке.
- Среда и давление. Напорный водопровод и отопление требуют герметичного неразъёмного или пресс-соединения; безнапорная канализация — раструба с манжетой.
- Разборность. На узлах, которые обслуживают (счётчик, насос, фильтр), нужны разъёмные соединения; на скрытой разводке под стяжкой — только неразъёмные.
- Температура. Для отопления и ГВС берут коннекторы с рабочей температурой от 90–95 °C, для холодной воды — попроще.
Основные типы соединений трубопроводов
Резьбовые (фитинги, «американка»)
Классика для стальных и латунных труб, а также для стыка полимерной сети с металлической арматурой через переходники с металлической резьбой. Разъёмны, ремонтопригодны, герметизируются льном с пастой или ФУМ-лентой. Отдельный вид — «американка» (разъёмное соединение с накидной гайкой и плоским уплотнением): позволяет снять кран или прибор, не разбирая всю обвязку. Минус резьбы — на большом числе стыков это трудоёмко, а перетяжка рвёт фитинг.
Компрессионные (обжимные)
Соединение затягивается накидной гайкой, которая обжимает разрезное кольцо (цангу) вокруг трубы. Не требует нагрева и инструмента, кроме двух ключей, — монтируется «на коленке», в том числе в воде и грязи. Основная область — ПНД-трубы водопровода и металлопластик. Разъёмное, но на скрытую укладку под стяжку компрессионные фитинги не ставят: гайку нужно периодически подтягивать.
Раструбные (под уплотнительное кольцо или клей)
Один конец трубы расширен в раструб, второй вставляется внутрь. В безнапорной канализации (ПП, ПВХ) герметичность даёт резиновая манжета в раструбе — соединение разъёмное и терпит температурные подвижки. В напорном ПВХ раструб проклеивают, получая неразъёмный монолитный стык. Самый быстрый способ собрать канализацию: без инструмента, «в сухую».
Сварные и паяные
Дают самое надёжное, полностью неразъёмное соединение. Для полипропилена — раструбная пайка: паяльник разогревает торец трубы и фитинг, детали соединяют и за секунды получают монолит. Для ПНД — стыковая сварка (торец в торец на сварочной машине) или электромуфтовая сварка (муфта со встроенной спиралью, которая плавит пластик током). Сталь варят электро- или газосваркой. Сварка и пайка обязательны там, где стык замоноличен или недоступен для обслуживания.
Пресс-фитинги
Труба (чаще металлопластик или сшитый полиэтилен) надевается на штуцер, а гильза обжимается пресс-клещами до необратимого состояния. Соединение неразъёмное, но выполняется за секунды и не боится замоноличивания — поэтому пресс-фитинги стали стандартом для скрытой разводки водоснабжения и тёплого пола. Требуют пресс-инструмента под конкретный профиль (TH, U, H).
Push-fit (быстроразъёмные)
Труба просто вставляется в коннектор до упора, где её фиксирует цанга, а герметичность даёт уплотнительное кольцо. Монтаж без инструмента за секунду, соединение разъёмное (снимается специальным ключом-кольцом). Удобны для быстрого ремонта и временных линий; в ответственной скрытой разводке применяют реже.
| Тип соединения | Разборность | Инструмент | Где применяют |
|---|---|---|---|
| Резьбовое / «американка» | Разъёмное | Ключи | Сталь, латунь, обвязка приборов |
| Компрессионное | Разъёмное | Два ключа | ПНД-водопровод, металлопластик |
| Раструбное с манжетой | Разъёмное | Не нужен | Канализация ПП/ПВХ |
| Пайка / сварка | Неразъёмное | Паяльник / сварка | ПП, ПНД, сталь — напорные сети |
| Пресс-фитинг | Неразъёмное | Пресс-клещи | Скрытая разводка, тёплый пол |
| Push-fit | Разъёмное | Не нужен | Быстрый ремонт, временные линии |
Как подобрать коннектор под материал трубы
Материал трубы почти всегда диктует тип соединения — «универсального» коннектора нет. Ориентир по самым частым в СПб и Ленобласти материалам:
| Материал трубы | Основное соединение | Разъёмный стык |
|---|---|---|
| Полипропилен (PP-R) | Раструбная пайка | Через резьбовой фитинг / «американку» |
| ПНД (ПЭ) | Компрессия, электромуфта, стыковая сварка | Компрессионный фитинг |
| Металлопластик | Пресс- или компрессионный фитинг | Компрессионный фитинг |
| ПВХ (канализация) | Раструб с манжетой | Раструб с манжетой |
| Сталь | Резьба или сварка | Резьба / «американка» |
Отдельная задача — переход между материалами: полимер к металлу, ПНД к ПП. Для этого выпускают комбинированные фитинги с металлической резьбовой вставкой (латунь, нержавейка): например, ПП-фитинг с внутренней/наружной резьбой для стыка с металлическим краном или коллектором. Именно на таких переходах чаще всего текут самодельные сборки — брать нужно заводской комбинированный коннектор, а не «колхозить» переходники.
Частые ошибки
- Перетяжка резьбы и компрессионной гайки. Треснувший фитинг или сорванная цанга — течь сразу или через месяц. Затягивают с нормируемым усилием, а не «от души».
- Перегрев или недогрев при пайке ПП. Перегрев наплавляет валик внутрь и сужает проход, недогрев не даёт монолита. Нужны выдержка по таблице и чистые, сухие детали.
- Компрессия под стяжку. Разъёмные гайки нельзя замоноличивать — под скрытую разводку только пресс-фитинги или сварка.
- Клеевой раструб на канализации, где нужна манжета. Жёсткий клеевой стык не терпит температурных подвижек и трескается.
- Самодельные переходы металл-пластик. Без заводского комбинированного фитинга стык почти гарантированно потечёт.
- ФУМ-лента на канализационном раструбе. Уплотнение там даёт манжета, а не лента; лишний материал только мешает.
В каталоге «Политэк» представлены трубные коннекторы под все распространённые материалы: полипропиленовые фитинги и «американки», компрессионные и электросварные муфты для ПНД, пресс- и компрессионные фитинги для металлопластика, раструбные элементы для канализации и комбинированные переходники металл-пластик. Менеджеры помогают подобрать соединения под конкретный проект водоснабжения, отопления или канализации в Санкт-Петербурге и Ленинградской области.
Часто задаваемые вопросы
Чем соединять полипропиленовые трубы?
Основной способ — раструбная пайка паяльником: получается монолитное неразъёмное соединение. Там, где нужен разъёмный стык (у крана, счётчика, коллектора), ставят полипропиленовый фитинг с металлической резьбой или «американку».
Какое соединение выбрать для ПНД-трубы водопровода?
Для наружного водопровода из ПНД чаще всего применяют компрессионные (обжимные) фитинги — их монтируют без инструмента и электричества. Для ответственных и магистральных линий используют электромуфтовую или стыковую сварку, дающую полностью неразъёмный стык.
Можно ли замоноличивать компрессионные фитинги в стяжку?
Нет. Накидную гайку компрессионного фитинга нужно периодически подтягивать, поэтому под стяжку и в стены их не закладывают. Для скрытой разводки применяют пресс-фитинги или сварные соединения.
Что такое «американка»?
Это разъёмное резьбовое соединение с накидной гайкой и плоским уплотнением. Оно позволяет снять кран, насос или прибор, не разбирая всю обвязку. Удобно на узлах, которые периодически обслуживают.
Чем отличается пресс-фитинг от компрессионного?
Компрессионный затягивается гайкой и разъёмный, его можно подтянуть или разобрать. Пресс-фитинг обжимается клещами необратимо и является неразъёмным, зато не требует обслуживания и подходит для скрытого монтажа.
Как соединить пластиковую трубу с металлической?
Через заводской комбинированный фитинг с металлической (латунной или нержавеющей) резьбовой вставкой. Самодельные переходы металл-пластик — самая частая причина течей, поэтому на таких стыках экономить нельзя.
