Пайка полипропиленовых труб: пошаговая инструкция и частые ошибки
Полипропилен стал стандартом для водопровода и отопления в квартирах и частных домах именно из-за пайки. Соединение раструбом даёт монолитный стык за считаные секунды, без резьбы, клея и без риска, что через год потечёт резьбовое соединение. Смонтировать разводку санузла на полипропилене реально своими силами за один день, а служит такая система 25-50 лет. Но кажущаяся простота обманчива: перегрел на пару секунд, и наплавленный внутрь валик сузил проход; недогрел, и через сезон стык дал течь под давлением.
В этой статье разберём пайку полипропилена по полочкам: чем паять, при какой температуре и сколько держать, как готовить армированную трубу, как проверить готовый стык и какие ошибки чаще всего приводят к переделке. Материал рассчитан на монтаж бытовых систем водоснабжения и отопления в условиях Санкт-Петербурга и Ленинградской области.
Почему для полипропилена выбирают именно пайку
Полипропилен относится к термопластам: при нагреве до определённой температуры он размягчается, а при остывании снова твердеет, сохраняя новую форму. На этом и построена пайка (правильнее говорить - раструбная сварка). Разогретые до одной температуры торец трубы и внутренняя поверхность фитинга сплавляются в единый монолит без границы раздела. Такой стык по прочности не уступает самой трубе и не имеет уплотнителей, которые могли бы состариться и потечь.
Сравните с альтернативами. Резьбовое соединение требует уплотнения льном или лентой, со временем ослабевает и подтекает. Клеевое (как у напорного ПВХ) не подходит для полипропилена в принципе. Компрессионные и пресс-фитинги дороже и применяются для других материалов. Для полипропилена пайка - самый дешёвый, быстрый и надёжный способ, поэтому он и стал массовым.
Что нужно для пайки
Минимальный набор для качественного стыка невелик, но каждый инструмент важен:

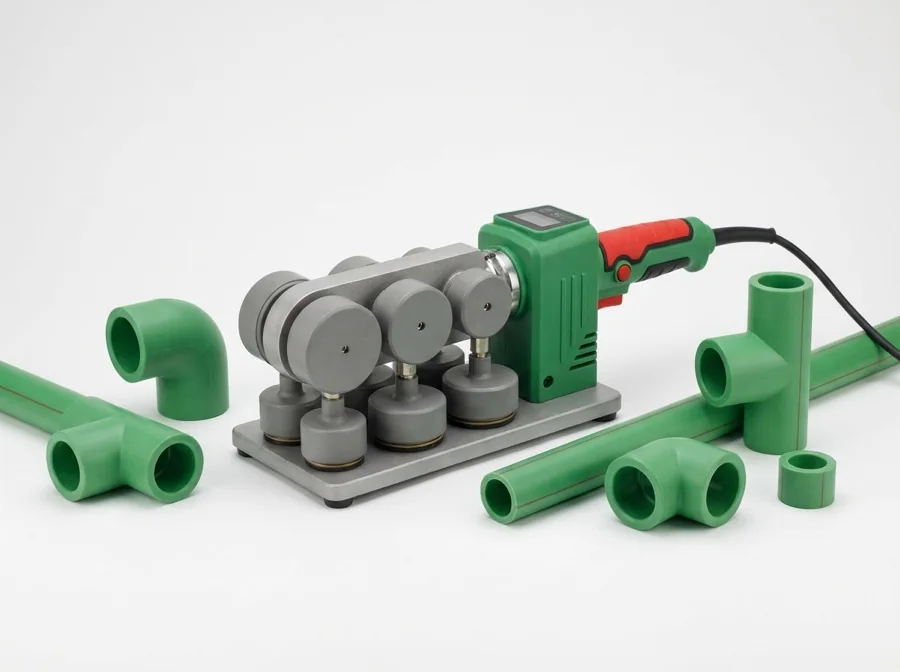

- Паяльник (сварочный аппарат) для полипропилена. Это нагревательный элемент с терморегулятором и площадкой под сменные насадки. Для бытовых диаметров до 40 мм хватает мощности 800-1000 Вт, для 50-63 мм лучше брать 1500 Вт, иначе аппарат не успевает восстанавливать температуру между стыками. Обязательны индикатор нагрева и регулятор.
- Насадки нужного диаметра. Парные: дорн (внутренняя) и гильза (наружная), с тефлоновым покрытием. Одна греет трубу снаружи, вторая - фитинг изнутри, одновременно. Тефлон нельзя чистить металлом, только сухой ветошью на горячую.
- Ножницы или труборез для полимерных труб. Дают ровный рез строго под прямым углом, без заусенцев и замятия. Ножовкой резать не стоит - край получается косым и с опилками.
- Шейвер (торцеватель) для армированной трубы. Снимает верхний слой у труб, армированных алюминием (об этом ниже отдельно).
- Фаскосниматель и маркер. Снять фаску и отметить на трубе глубину захода в фитинг.
- Обезжириватель и сухая ветошь. Торец и раструб должны быть чистыми и сухими - вода и грязь в зоне сварки недопустимы.

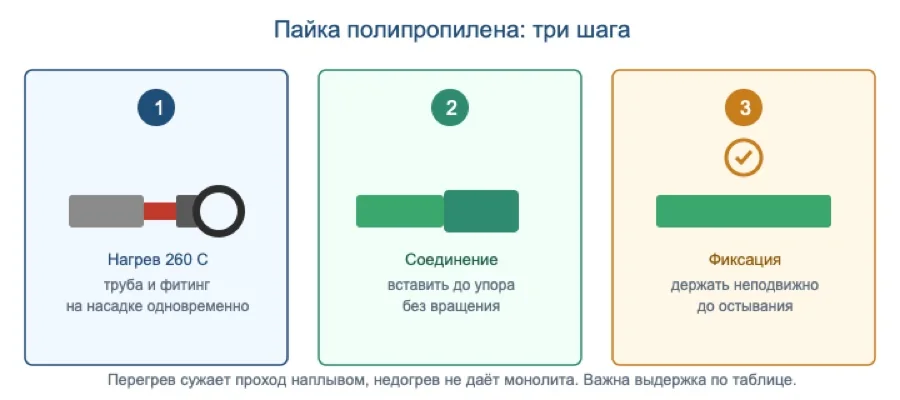

Три шага пайки
Логика любой пайки сводится к трём действиям: одновременно прогреть трубу и фитинг на насадках, соединить их строго по оси без проворота и удержать неподвижно до остывания. Ошибка возможна на каждом шаге, поэтому ниже каждый разберём подробно с цифрами.
Температура и время нагрева
Рабочая температура насадки - 260 C, одинаковая для всех бытовых диаметров. Меняется только время: чем толще стенка, тем дольше прогрев и тем дольше стык остывает. Ориентиры для труб PN20 и PN25:
| Диаметр, мм | Нагрев, с | Соединение, с | Остывание, с |
|---|---|---|---|
| 20 | 5-6 | 4 | 120 |
| 25 | 7 | 4 | 150 |
| 32 | 8 | 6 | 180 |
| 40 | 12 | 6 | 240 |
| 50 | 18 | 8 | 300 |
| 63 | 24 | 8 | 360 |
Время нагрева отсчитывают с момента, когда труба полностью надета на насадку, а не с включения паяльника. При температуре в помещении ниже +5 C прибавляют 1-2 секунды: холодный пластик прогревается медленнее. Если работаете зимой на объекте без отопления, заносите трубу и фитинги в тепло заранее.
Подготовка армированной трубы
Для отопления и горячего водоснабжения берут армированную трубу PN25, и тут есть нюанс, о который спотыкаются новички. Армирование бывает двух видов:
- Стекловолокно. Армирующий слой залит внутри стенки и на пайку не влияет. Такую трубу паяют как обычную, без подготовки.
- Алюминий. Слой фольги лежит ближе к поверхности. Перед пайкой его нужно удалить в зоне сварки шейвером (торцевателем), иначе алюминий не даст полипропилену свариться и стык потечёт. Шейвер снимает верхний слой пластика вместе с фольгой ровно на глубину захода.
Определить тип армирования просто: срежьте кусок трубы и посмотрите на торец. Зелёная или белая прослойка - стекловолокно, тонкая серебристая - алюминий. Если сомневаетесь, зачистка шейвером не повредит и стекловолоконной трубе.
Пошаговая пайка
- Рез и подготовка. Отрежьте трубу ножницами под прямым углом, снимите фаску, у алюминиевой армировки пройдитесь шейвером. Протрите торец и раструб фитинга насухо. Маркером отметьте на трубе глубину захода в фитинг.
- Разогрев. Дождитесь, пока паяльник выйдет на 260 C (обычно гаснет индикатор). Наденьте трубу на наружную насадку до отметки и одновременно вставьте фитинг на внутреннюю насадку.
- Выдержка. Держите ровно столько секунд, сколько указано в таблице для диаметра. Не на глаз, а по секундам - это ключевой момент.
- Соединение. Снимите обе детали с насадок и без вращения, строго по оси, вставьте трубу в фитинг до отметки. Проворачивать нельзя: проворот срывает расплавленный слой и делает шов пористым.
- Фиксация. Удерживайте стык неподвижно 5-10 секунд, пока пластик схватится. Небольшой равномерный валик по кромке раструба - признак правильной пайки. Дайте соединению полностью остыть перед подачей давления.
Как проверить качество стыка
Хороший стык видно сразу. По кромке фитинга должен выступать ровный аккуратный валик оплавленного пластика по всей окружности. Если валика нет совсем - был недогрев или мало времени. Если валик огромный и затёк внутрь - перегрев, проход сужен. Труба должна входить в фитинг соосно, без перекоса. Финальная проверка - опрессовка: заполните систему водой и подайте рабочее давление, выдержите и осмотрите все стыки на предмет капель и запотевания.
Частые ошибки
- Перегрев. Труба поплыла, внутрь затёк валик, проход сузился или перекрылся полностью. Причина - лишние секунды на насадке. Держите строго по таблице.
- Недогрев. Пластик не оплавился на нужную глубину, монолита не получилось. Стык негерметичен и течёт под давлением. Причина - мало времени или паяльник не вышел на температуру.
- Вращение при соединении. Проворот рвёт расплавленный слой, шов получается пористым и слабым.
- Грязный или влажный торец. Пыль, стружка, вода или масло в зоне сварки - прямой путь к течи.
- Пропущена зачистка алюминия. На армированной алюминием трубе без шейвера полипропилен не сваривается с фитингом.
- Заход не до отметки. Недостаточная глубина уменьшает площадь сварки, слишком глубокий заход сужает проход наплывом.
- Ранняя нагрузка. Подача воды до полного остывания сдвигает ещё мягкий стык, он теряет герметичность.
Пайка или резьбовое соединение
Пайку применяют на всех глухих участках разводки, где стык не нужно разбирать. Но там, где узел придётся обслуживать (подключение счётчика, крана, водонагревателя, коллектора), ставят разъёмное соединение - американку или комбинированный фитинг с металлической резьбой. Такой фитинг с одной стороны паяется к полипропиленовой трубе, с другой имеет латунную резьбовую вставку под металлическую арматуру. Это стандартное решение для перехода полипропилен-металл, и самодельные переходы тут делать не стоит: именно на них чаще всего и текут кустарные сборки.
В каталоге ПОЛИТЭК представлены полипропиленовые трубы PP-R (армированные стекловолокном и неармированные), фитинги, комбинированные фитинги и американки с металлической резьбой, а также паяльники и сварочные аппараты для полипропилена с насадками ходовых диаметров. Менеджеры помогут подобрать комплект для монтажа водоснабжения и отопления в Санкт-Петербурге и Ленинградской области.
Часто задаваемые вопросы
При какой температуре паяют полипропилен?
Рабочая температура насадки паяльника - 260 C. Она одинакова для всех бытовых диаметров. Меняется только время нагрева и остывания в зависимости от толщины стенки трубы.
Сколько секунд греть трубу?
Для трубы 20 мм - 5-6 секунд, 25 мм - 7, 32 мм - 8, 40 мм - 12, 50 мм - 18, 63 мм - 24. При температуре в помещении ниже +5 C прибавляют 1-2 секунды.
Можно ли поворачивать трубу при соединении?
Нет. Трубу вставляют в фитинг строго по оси, без вращения. Проворот срывает расплавленный слой полипропилена, и шов получается пористым и негерметичным.
Через сколько можно подавать воду после пайки?
После полного остывания стыка: ориентировочно 3-5 минут для мелких диаметров и дольше для крупных. Ранняя подача давления сдвигает ещё не застывший шов. Надёжнее дать системе остыть и провести опрессовку.
Чем армированная труба отличается при пайке?
Трубы, армированные алюминием, перед пайкой требуют зачистки верхнего слоя шейвером в зоне сварки, иначе фольга не даст полипропилену свариться. Трубы, армированные стекловолокном, зачистки не требуют и паяются как обычные.
Какой паяльник выбрать для дома?
Для бытовой разводки до 40 мм достаточно аппарата 800-1000 Вт с терморегулятором и набором насадок 20, 25, 32 мм. Если планируете стояки и магистрали 50-63 мм, берите модель на 1500 Вт: она быстрее восстанавливает температуру между стыками.
