Труба ПНД для кабеля: двухслойная гофрированная — размеры и прокладка
Уложить силовой кабель прямо в траншею и засыпать землёй — самая частая ошибка на участках в Ленинградской области. Суглинки здесь пучинистые, грунтовые воды стоят высоко, а в почве хватает камней и корней. За несколько сезонов подвижки грунта и случайная лопата соседа повреждают оболочку кабеля, и линию приходится перекапывать заново. Прокладка незащищённого кабеля в земле к тому же прямо ограничена нормами: ПУЭ требует защиты от механических повреждений.
Двухслойная гофрированная труба ПНД решает обе задачи — защищает кабель и позволяет заменить его без раскопок. Ниже разберём, как устроена такая труба, какие у неё размеры, как подобрать диаметр под конкретный кабель и как правильно проложить её в грунте по ПУЭ.

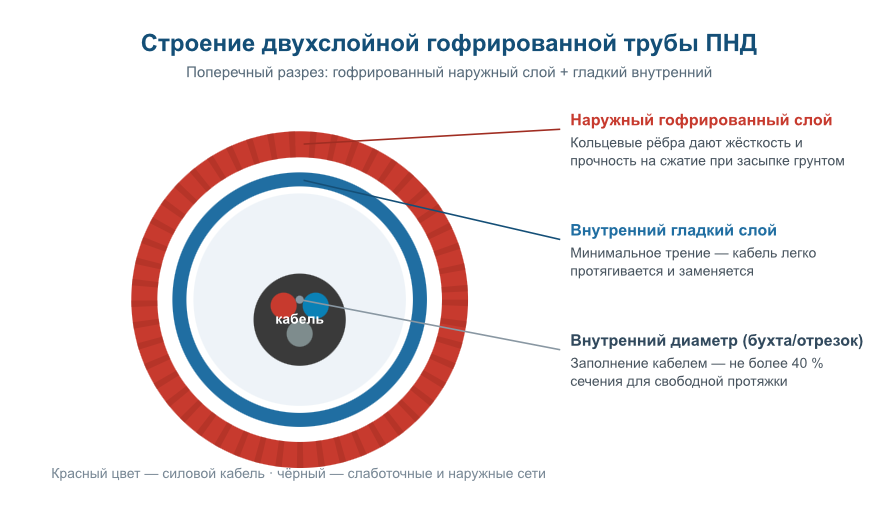

Что такое двухслойная гофрированная труба ПНД
Это полиэтиленовая труба с двумя стенками: наружной гофрированной и внутренней гладкой. Каждый слой работает на свою задачу. Гофрированная стенка с кольцевыми рёбрами держит нагрузку грунта и трамбовки — она даёт высокую кольцевую жёсткость при небольшом весе. Гладкая внутренняя стенка снижает трение, поэтому кабель легко затягивается в трубу и так же легко вынимается при замене.
Изготавливают такие трубы из полиэтилена низкого давления (ПНД, марки ПЭ63 и ПЭ100). Профильный стандарт — серия ГОСТ Р МЭК 61386: часть 1 задаёт общие требования к трубным системам для прокладки кабелей напряжением до 1000 В, а часть 24 — требования к трубам, прокладываемым в земле (траншеей, проколом или методом ГНБ). Именно на 61386.24 ориентируются при подземной прокладке.
Чем двухслойная гофра отличается от других труб
Для защиты кабеля применяют несколько типов труб, и путать их не стоит: лёгкая гофра для квартиры не годится для траншеи, а жёсткая гладкая труба избыточна для бытового ввода.
| Тип трубы | Жёсткость | Монтаж | Когда выбирать |
|---|---|---|---|
| Двухслойная гофра ПНД | Высокая (кольцевые рёбра) | Гибкая, поставляется бухтами | Подземная прокладка кабеля в траншее — оптимальный вариант |
| Однослойная гофра ПНД (лёгкая) | Низкая | Очень гибкая | Открытая прокладка в помещении; для земли не подходит |
| Гладкая труба ПНД (ГОСТ Р МЭК) | Высокая | Жёсткая, сварка или раструб | Прокол и ГНБ под дорогой, переходы без траншеи |
| Гофра ПВХ | Средняя | Гибкая, негорючая | Сухие помещения, открытая проводка по негорючим основаниям |
| Стальная труба | Очень высокая | Сложный, резьба или сварка | Особые механические нагрузки, ввод в здание |
Для большинства бытовых и коммерческих задач — ввод электричества на участок, кабель до дома, освещение, линии в СНТ — двухслойная гофра ПНД даёт лучшее сочетание прочности, гибкости и цены.
Размеры двухслойной гофрированной трубы для кабеля
Размер трубы указывают по наружному диаметру. Внутренний диаметр (рабочее сечение, в которое заходит кабель) меньше из-за толщины стенок. Типовой размерный ряд и характеристики:
| Наружный Ø, мм | Внутренний Ø, мм | Прочность на сжатие | Форма поставки | Типовое применение |
|---|---|---|---|---|
| 50 | ~41 | 750 Н | Бухта 50 м | Ввод, одиночный кабель до 1 кВ |
| 63 | ~52 | 750 Н | Бухта 50 м | Освещение, бытовые линии |
| 90 | ~76 | 750 Н | Бухта 50 м | Силовой кабель, ввод на участок |
| 110 | ~94 | 750 Н | Бухта 50 м | Силовые линии 0,4 кВ |
| 125 | ~108 | 750–1250 Н | Бухта 50 м / отрезки 6 м | Пучок кабелей, участки под нагрузкой |
| 160 | ~139 | 1250 Н | Отрезки 6 м | Магистрали, прокладка под дорогой |
| 200 | ~176 | 1250 Н | Отрезки 6 м | Вводы зданий, переходы под проездом |
Точные значения внутреннего диаметра и длины бухт немного отличаются у разных производителей — перед заказом сверяйтесь с паспортом конкретной партии.
Как подобрать диаметр трубы под кабель
Главное правило: кабель должен входить свободно, с запасом на протяжку и возможную замену. На практике это два ограничения.
- Внутренний диаметр трубы — не меньше 2,5–3 наружных диаметров кабеля. Так кабель протянется без чрезмерного усилия и не повредит оболочку об рёбра.
- Заполнение сечения — не более 40 %. Если в одну трубу идёт несколько кабелей, суммарная площадь их сечений не должна превышать 40 % внутреннего сечения трубы.
Ориентировочный подбор по распространённым маркам кабеля:
| Кабель (пример) | Наружный Ø кабеля, мм | Рекомендуемая труба, мм |
|---|---|---|
| ВВГнг 3×2,5 | до 13 | 40–50 |
| ВВГнг 4×6 / АВВГ 4×10 | 14–18 | 50–63 |
| ВБбШв 4×16 | 19–24 | 63–90 |
| ВБбШв 4×35 | 25–32 | 90–110 |
| Пучок из 2–3 кабелей | — | 110–160 |
Если в будущем планируете добавить ещё одну линию — берите трубу на размер больше. Затянуть второй кабель в имеющуюся трубу дешевле и быстрее, чем рыть новую траншею.
Цветовая маркировка и классы прочности
Цвет наружного слоя — это не дизайн, а функциональная маркировка трассы:
- Красная — для силовых кабельных линий. Красный цвет сигнализирует землекопу, что под лопатой электричество.
- Чёрная — для наружных сетей, слаботочных и кабелей связи.
По прочности на сжатие двустенные трубы делят на серии: 750 Н (стандартная подземная прокладка) и 1250 Н (участки под нагрузкой — проезды, площадки, заезды техники). Чем выше класс, тем толще и жёстче гофрированная стенка.

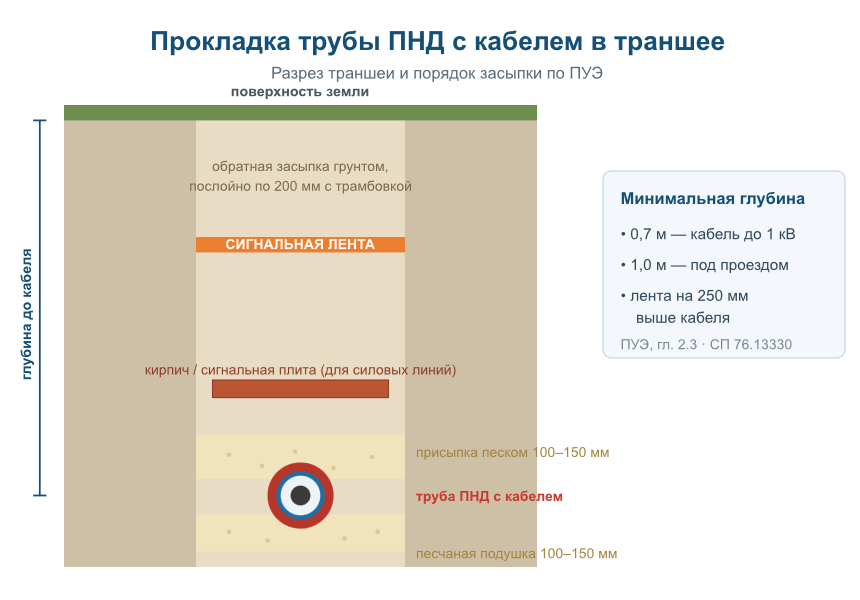

Прокладка трубы ПНД с кабелем в земле: пошагово
Глубину и порядок засыпки задают ПУЭ (глава 2.3) и СП 76.13330. Базовая схема для кабельной линии до 1 кВ выглядит так.
- Разметка и копка траншеи. Глубина до верха трубы — не менее 0,7 м для кабеля до 1 кВ и не менее 1,0 м под проездом или дорогой. Ширина — с запасом для удобной укладки.
- Песчаная подушка. На дно — слой песка 100–150 мм, разровнять и слегка уплотнить. Это защищает трубу от острых камней и компенсирует подвижки грунта.
- Укладка трубы. Раскатать бухту по дну траншеи. Кабель удобнее затягивать в трубу заранее, на поверхности, либо протянуть протяжкой после укладки. Кабель кладут с запасом 1–2 % длины «змейкой» — на случай сезонных подвижек.
- Присыпка песком. Сверху трубы — ещё 100–150 мм песка, без камней и строительного мусора.
- Механическая защита (для силовых линий). Поверх песка укладывают кирпич или сигнальную плиту поперёк трассы — это защита от удара лопатой при будущих раскопках.
- Сигнальная лента. На 250 мм выше кабеля раскладывают ленту «Осторожно, кабель».
- Обратная засыпка. Грунт укладывают послойно по 200 мм с трамбовкой каждого слоя.
- Маркеры трассы. На поворотах, вводах и пересечениях ставят опознавательные знаки, чтобы трассу можно было найти позже.
Отдельно про промерзание. Нормативная глубина промерзания в Ленинградской области — порядка 1,2–1,6 м в зависимости от грунта. Кабелю мороз не страшен, опасно именно пучение — сезонные подвижки влажного суглинка. Песчаная подушка и присыпка как раз гасят эти движения, поэтому экономить на них нельзя.
Соединение труб
Трубы малых диаметров (50–110 мм) поставляют бухтами по 50 м, поэтому на коротких трассах стыки чаще всего не нужны вовсе — это и есть одно из главных преимуществ гофры перед жёсткой трубой.
Когда стык всё-таки нужен (длинная трасса, трубы большого диаметра в отрезках), используют два способа:

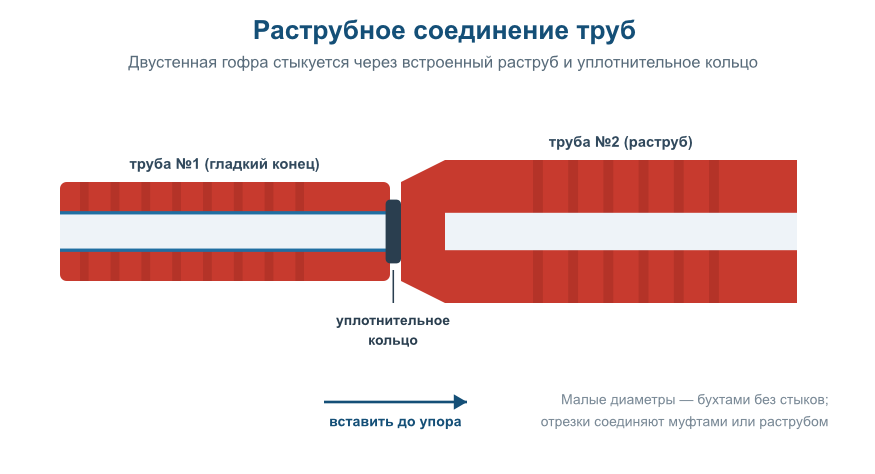

- Раструбное соединение — гладкий конец одной трубы вставляется в раструб другой через уплотнительное кольцо. Кольцо обеспечивает герметичность от грунтовой воды.
- Соединительная муфта — отдельный фитинг, который надевается на два конца труб. Применяется там, где у трубы нет встроенного раструба.
Стык желательно дополнительно загерметизировать (термоусадочной лентой или герметиком) — особенно в Ленобласти, где грунтовые воды стоят высоко.
Частые ошибки при монтаже
- Кабель уложен без трубы. Камни и корни рано или поздно повредят оболочку, а это нарушение ПУЭ.
- Использована лёгкая однослойная гофра. Под весом грунта она сминается, и протянуть или заменить кабель уже не получится.
- Труба впритык по диаметру. Кабель не протягивается, оболочка трётся о рёбра. Всегда берите запас.
- Нет песчаной подушки. Острый камень под трубой при подвижке грунта продавит и трубу, и кабель.
- Засыпка строительным мусором сразу на трубу. Битый кирпич и щебень повреждают стенку — сначала только песок.
- Кабель уложен внатяг. При пучении грунта натянутый кабель рвётся; нужен запас «змейкой».
- Забыли сигнальную ленту. Без неё трассу повредят при первых же земляных работах.
Где купить трубу ПНД для кабеля в Санкт-Петербурге
При выборе поставщика важно, чтобы труба шла по ГОСТ Р МЭК 61386.24, а на складе был весь размерный ряд — от 50 до 200 мм — и нужная серия прочности под вашу задачу. Компания «Политэк» поставляет двухслойные гофрированные трубы ПНД для защиты кабеля по Санкт-Петербургу и Ленинградской области: можно подобрать диаметр под конкретный кабель и заказать сопутствующие муфты и кольца в одном месте. Это удобно, когда нужно закрыть всю трассу без поездок по разным продавцам.
Частые вопросы
Можно ли прокладывать кабель в земле без трубы?
Бронированный кабель формально допускается укладывать в грунт без трубы, но только при низкой коррозионной активности почвы и отсутствии риска механических повреждений. На практике в Ленобласти эти условия почти не выполняются, поэтому трубу используют по всей длине трассы. Небронированный кабель в земле без защиты — прямое нарушение норм.
На какой глубине прокладывать трубу с кабелем?
Минимум 0,7 м до верха кабеля для линий до 1 кВ и не менее 1,0 м под проездами и дорогами. Под фундаментом и проезжей частью переход делают через заранее проложенную трубу.
Какой диаметр трубы выбрать под кабель ВВГ 3×2,5?
Для бытового кабеля ВВГнг 3×2,5 наружным диаметром около 13 мм подойдёт труба 40–50 мм. Этого достаточно для свободной протяжки и запаса на замену.
В чём разница между двухслойной и однослойной гофрой?
Однослойная лёгкая гофра гибкая, но почти не держит нагрузку — она для открытой проводки в помещении. Двухслойная имеет жёсткую гофрированную стенку и гладкую внутреннюю поверхность, выдерживает засыпку грунтом и подходит для подземной прокладки.
Чем красная труба отличается от чёрной?
Это цветовая маркировка трассы. Красная труба обозначает силовую кабельную линию, чёрная — наружные сети, кабели связи и слаботочку. По конструкции они одинаковы.
Нужна ли песчаная подушка под трубу?
Да, она обязательна. Слой песка 100–150 мм под трубой и столько же сверху защищает от острых камней и компенсирует сезонные подвижки пучинистого грунта. Без подушки риск повреждения резко возрастает.
Можно ли заменить кабель в уже проложенной трубе?
Да, в этом смысл двухслойной трубы. Гладкая внутренняя стенка позволяет вытянуть старый кабель и затянуть новый без вскрытия траншеи — при условии, что труба подобрана с запасом по диаметру и трасса проложена плавно, без резких изгибов.
