Труба гофрированная SN8: характеристики, применение и отличие от SN4
Двухслойная гофрированная труба это рабочая лошадка наружных сетей: ливнёвка, дренаж, водопропуск под дорогой и заездом, защита кабеля, безнапорная канализация. Но под одинаковой на вид гофрой скрываются трубы разной прочности, и путаница между SN8 и SN4 стоит дорого: не тот класс под нагрузкой сминается за сезон. Разберём, что такое SN8, её характеристики и чем она реально отличается от SN4.
Материал рассчитан на монтаж наружных сетей в условиях Санкт-Петербурга и Ленинградской области, где к весеннему стоку добавляются пучинистые грунты и глубокое промерзание.
Что такое гофрированная труба SN8
Это двухслойная труба из полиэтилена (ПНД): наружный слой гофрированный, он работает как рёбра жёсткости и держит нагрузку грунта и транспорта, внутренний гладкий, с низким гидравлическим сопротивлением, чтобы поток шёл без заиливания. Обозначение SN (Stiffness Nominal) это класс кольцевой жёсткости, способность трубы сопротивляться смятию сверху, в кН/м2. Метод определения по ГОСТ Р 54475-2011 и ISO 9969: образец сжимают до 3% деформации диаметра и фиксируют усилие. Чем выше число (SN2, SN4, SN8, SN16), тем прочнее труба и тем большую засыпку и нагрузку она держит.
Характеристики трубы SN8
| Параметр | Значение |
|---|---|
| Кольцевая жёсткость | не менее 8 кН/м2 |
| Материал | Полиэтилен ПНД (ПЭ) |
| Наружный диаметр | от 110 до 1000 мм и выше |
| Рабочая температура | от -40 до +50 C |
| Соединение | Раструб с уплотнительным кольцом |
| Срок службы | 50 и более лет |
| Стойкость | Не корродирует, устойчива к агрессивным грунтам |
Ключевое достоинство это сочетание прочности и лёгкости: отрезок 6 м диаметром 400 мм весит порядка 20 кг, режется ножовкой и монтируется вручную, без крана и сварки.
SN8 или SN4: в чём разница

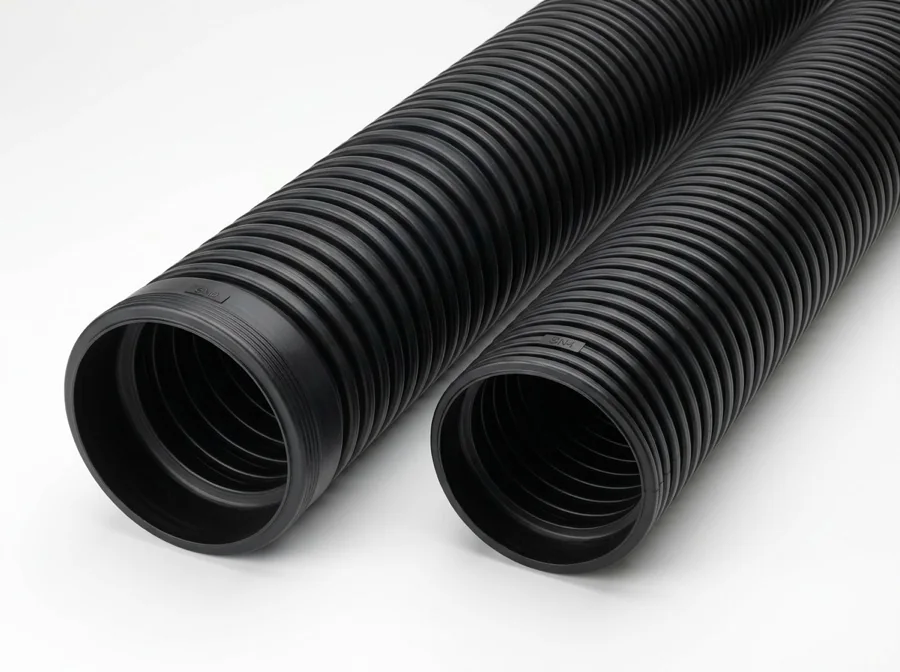

Внешне SN4 и SN8 почти неотличимы, а разница в толщине и профиле стенки, то есть в несущей способности. SN4 рассчитана на укладку без транспортной нагрузки или с малым заглублением в пешеходных зонах. SN8 держит нагрузку от легкового и малотоннажного транспорта при засыпке 0,3-0,5 м над верхом трубы, поэтому именно её кладут под заезды, проезды и дороги.
| Показатель | SN4 | SN8 |
|---|---|---|
| Жёсткость | 4 кН/м2 | 8 кН/м2 |
| Нагрузка сверху | Пешеходная, лёгкая | Легковой и малотоннажный транспорт |
| Глубина укладки | Небольшая, без проезда | Под проезд, засыпка 0,3-0,5 м |
| Типовое применение | Дренаж, ливнёвка в зелёной зоне | Заезды, проезды, магистральный дренаж |
Правило простое: если над трубой будут ездить, берут SN8. Экономия на SN4 под нагрузкой оборачивается овализацией трубы, потерей пропуска и проседанием покрытия уже через 1-2 сезона. В петербургском регионе с торфяными грунтами, высоким уровнем грунтовых вод и пучением этот запас по жёсткости особенно важен.
Где применяют SN8
- Водопропуск под заездом и дорогой это труба через придорожную канаву.
- Ливневая канализация это отвод дождевого и талого стока.
- Дренаж это понижение уровня грунтовых вод на участке (в перфорированном исполнении).
- Безнапорная канализация это наружные самотёчные сети.
- Защита кабеля это прокладка коммуникаций под проездами.
Монтаж и частые ошибки
Гофрированную трубу укладывают на песчаную подушку 10-15 см, соединяют раструбом с уплотнительным кольцом, обсыпают песком без острого щебня и уплотняют пазухи послойно. Над верхом трубы под SN8 оставляют минимум 30 см засыпки. Типичные ошибки:
- SN4 под проезд. Под колесом труба сминается, теряет форму и пропуск.
- Укладка без подушки. На неровном дне гофра ломается локально.
- Обсыпка щебнем с острыми кромками. Пробивает стенку точечными нагрузками при пучении.
- Малое заглубление. Меньше 30 см засыпки, и верх трубы продавливается.
В каталоге ПОЛИТЭК представлены двухслойные гофрированные трубы ПНД класса SN8 диаметрами от 110 до 1000 мм, а также муфты, уплотнительные кольца и полимерные оголовки для устройства наружных сетей в Санкт-Петербурге и Ленинградской области. Менеджеры помогут подобрать диаметр и класс жёсткости под конкретную задачу и нагрузку.
Товары по теме статьи
Всё есть в наличии на складе в Санкт-Петербурге, отгрузка на следующий день.
Часто задаваемые вопросы
Что означает SN8 на гофрированной трубе?
SN8 это класс кольцевой жёсткости: труба выдерживает не менее 8 кН/м2 при 3% деформации диаметра по ГОСТ Р 54475-2011 и ISO 9969. Это стандарт для труб под транспортную нагрузку.
Можно ли вместо SN8 положить SN4?
Только там, где сверху нет транспорта. Под заезд, проезд или дорогу SN4 не годится, она сминается под колесом. Если над трубой будут ездить, нужна SN8, а под тяжёлый грузовой трафик SN16.
Из какого материала делают гофрированные трубы SN8?
Из полиэтилена низкого давления (ПНД). Он не корродирует, устойчив к агрессивным и торфяным грунтам, служит более 50 лет и остаётся гибким на морозе.
Какие диаметры бывают у SN8?
Наружный диаметр от 110 мм (защита кабеля, дренаж) до 1000 мм и более (магистральные ливнёвки и водопропуски). Для заезда на частный участок в Ленобласти обычно берут 300-500 мм.
