При монтаже водопровода или системы отопления правильный выбор размера трубы определяет всё: пропускную способность, надёжность соединений, срок службы системы. Ошибка в диаметре — это либо недостаточный напор воды, либо переплата за избыточный материал.
Полипропиленовые трубы (ПП-трубы) маркируются по внешнему диаметру, а не по внутреннему. Это принципиальное отличие от стальных труб, где указывается условный проход. Две трубы с одинаковым внешним диаметром, но разной толщиной стенки будут иметь разный внутренний диаметр и разную пропускную способность.
В этой статье — полные таблицы размеров для всех типов полипропиленовых труб, расшифровка маркировки и практические рекомендации по выбору.
Основные параметры полипропиленовых труб
Внешний диаметр
Стандартный ряд внешних диаметров ПП-труб: 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 160 мм. Для бытового применения чаще всего используются диаметры от 20 до 40 мм. Трубы 50 мм и выше — для стояков и магистральных линий.
Толщина стенки
Зависит от класса давления (PN) и диаметра трубы. Чем выше рабочее давление, тем толще стенка. Например, труба PN20 диаметром 25 мм имеет стенку 4,2 мм, а труба PN10 того же диаметра — всего 2,3 мм.
Внутренний диаметр
Рассчитывается по формуле: Внутренний диаметр = Внешний диаметр − (2 × Толщина стенки). Именно внутренний диаметр определяет пропускную способность трубы.
SDR (Standard Dimension Ratio)
Отношение внешнего диаметра к толщине стенки. Чем ниже SDR, тем толще стенка и выше допустимое давление. SDR 6 — максимальная прочность, SDR 11 — стандартная.
Классификация по рабочему давлению (PN)
Маркировка PN указывает номинальное рабочее давление в барах при температуре воды 20°C. При повышении температуры допустимое давление снижается.
| Класс | Рабочее давление | Применение |
|---|---|---|
| PN10 | 10 бар | Холодное водоснабжение, тёплый пол (до +45°C) |
| PN16 | 16 бар | Холодное и горячее водоснабжение (до +60°C) |
| PN20 | 20 бар | Горячее водоснабжение, отопление (до +80°C) |
| PN25 | 25 бар | Отопление, армированные трубы (до +95°C) |
Важно: при температуре +70°C допустимое давление для трубы PN20 снижается примерно до 6,5 бар. Для систем отопления с высокой температурой теплоносителя выбирайте PN25 с армированием.
Таблицы размеров полипропиленовых труб
PN10 — для холодного водоснабжения
| Внешний диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм |
|---|---|---|
| 20 | 1,9 | 16,2 |
| 25 | 2,3 | 20,4 |
| 32 | 3,0 | 26,0 |
| 40 | 3,7 | 32,6 |
| 50 | 4,6 | 40,8 |
| 63 | 5,8 | 51,4 |
| 75 | 6,9 | 61,2 |
| 90 | 8,2 | 73,6 |
| 110 | 10,0 | 90,0 |
PN16 — универсальные
| Внешний диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм |
|---|---|---|
| 20 | 2,8 | 14,4 |
| 25 | 3,5 | 18,0 |
| 32 | 4,4 | 23,2 |
| 40 | 5,5 | 29,0 |
| 50 | 6,9 | 36,2 |
| 63 | 8,4 | 46,2 |
| 75 | 10,3 | 54,4 |
| 90 | 12,3 | 65,4 |
| 110 | 15,1 | 79,8 |
PN20 — для горячего водоснабжения
| Внешний диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм |
|---|---|---|
| 20 | 3,4 | 13,2 |
| 25 | 4,2 | 16,6 |
| 32 | 5,4 | 21,2 |
| 40 | 6,7 | 26,6 |
| 50 | 8,3 | 33,4 |
| 63 | 10,5 | 42,0 |
| 75 | 12,5 | 50,0 |
| 90 | 15,0 | 60,0 |
| 110 | 18,3 | 73,4 |
PN25 — армированные для отопления

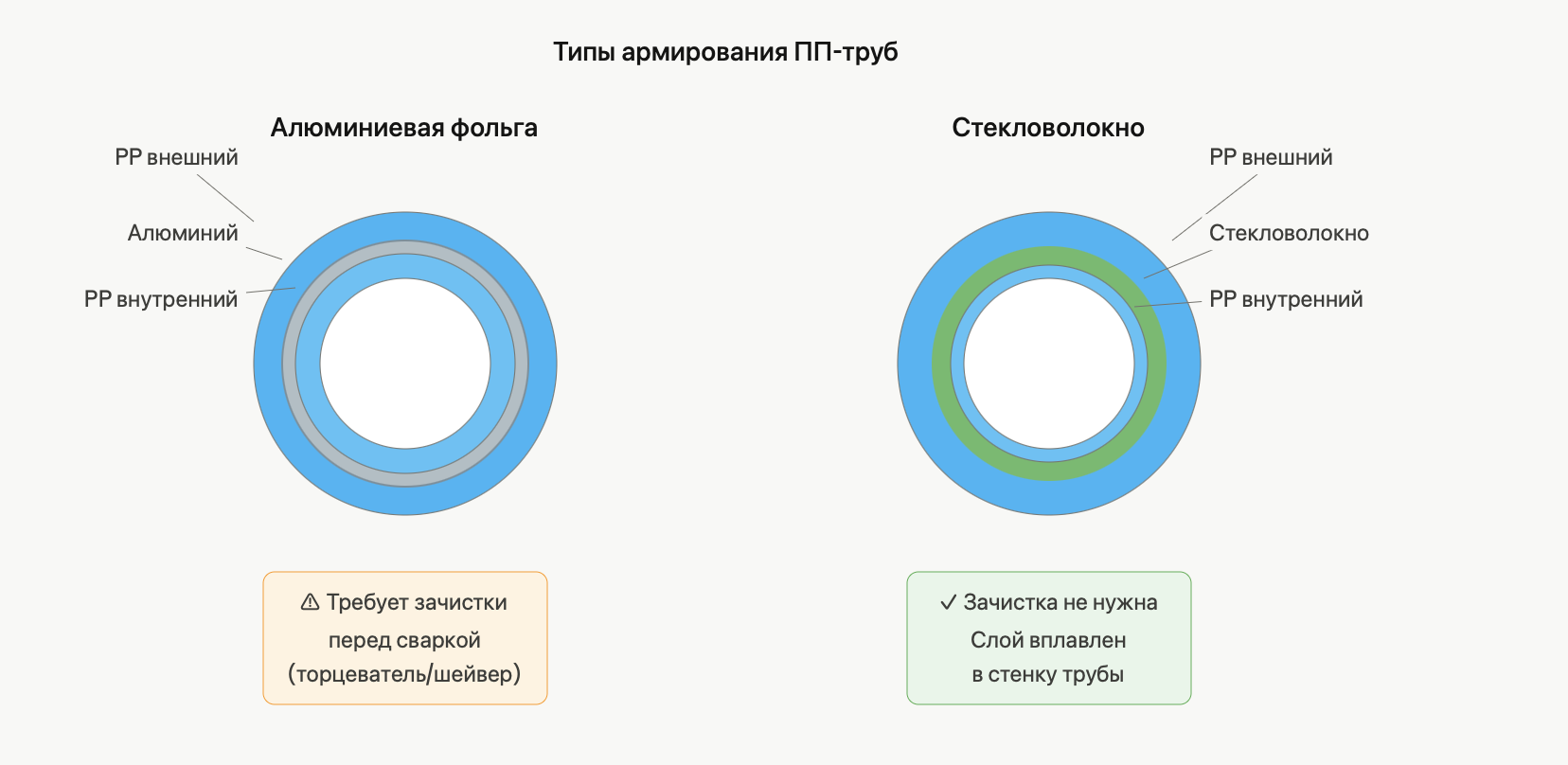

Армированные трубы имеют дополнительный слой — алюминиевую фольгу или стекловолокно. Это снижает линейное расширение при нагреве и повышает прочность.
| Внешний диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм | Тип армирования |
|---|---|---|---|
| 20 | 3,4 | 13,2 | Алюминий / Стекловолокно |
| 25 | 4,2 | 16,6 | Алюминий / Стекловолокно |
| 32 | 5,4 | 21,2 | Алюминий / Стекловолокно |
| 40 | 6,7 | 26,6 | Алюминий / Стекловолокно |
| 50 | 8,3 | 33,4 | Алюминий / Стекловолокно |
| 63 | 10,5 | 42,0 | Алюминий / Стекловолокно |
Алюминиевое армирование требует зачистки перед сваркой (если слой внешний). Стекловолокно зачистки не требует — слой вплавлен в стенку трубы.
Маркировка полипропиленовых труб
На каждой трубе нанесена маркировка, содержащая всю необходимую информацию. Вот как её читать:
Пример маркировки
ПОЛИТЭК PP-R 80 PN20 25×4,2 SDR 6 ГОСТ Р ИСО 15874 2024-03
Расшифровка
| Элемент | Значение |
|---|---|
| ПОЛИТЭК | Производитель |
| PP-R 80 | Материал: полипропилен рандом-сополимер, тип 80 |
| PN20 | Номинальное давление 20 бар |
| 25×4,2 | Внешний диаметр 25 мм, толщина стенки 4,2 мм |
| SDR 6 | Соотношение диаметра к толщине стенки |
| ГОСТ Р ИСО 15874 | Стандарт производства |
| 2024-03 | Дата производства (март 2024) |
Типы полипропилена в маркировке
| Обозначение | Материал | Характеристики |
|---|---|---|
| PP-H | Гомополимер | Жёсткий, для холодной воды и вентиляции |
| PP-B | Блок-сополимер | Ударопрочный, для канализации |
| PP-R | Рандом-сополимер | Универсальный, для горячей и холодной воды |
| PP-RCT | Термостабилизированный | Повышенная термостойкость, для отопления |
Для водоснабжения и отопления выбирайте PP-R или PP-RCT. PP-H и PP-B не предназначены для горячей воды.
Цветовая маркировка
Цвет трубы не регламентирован стандартами, но производители часто используют условные обозначения:
- Белый — универсальные трубы для внутренних работ
- Серый — также универсальные, популярны в Европе
- Зелёный — часто обозначает армирование стекловолокном
- Синяя полоса — для холодного водоснабжения
- Красная полоса — для горячего водоснабжения
Как выбрать диаметр трубы
Для квартиры
| Назначение | Рекомендуемый диаметр |
|---|---|
| Подводка к смесителю | 20 мм |
| Разводка по квартире | 25 мм |
| Стояк (при замене) | 32 мм |
Для частного дома
| Назначение | Рекомендуемый диаметр |
|---|---|
| Подводка к точкам | 20 мм |
| Внутренняя разводка | 25–32 мм |
| Магистраль от котла | 32–40 мм |
| Ввод в дом | 40–50 мм |
Для отопления
| Назначение | Рекомендуемый диаметр | Класс |
|---|---|---|
| Подводка к радиаторам | 20–25 мм | PN25 |
| Магистраль | 32–40 мм | PN25 |
| Тёплый пол | 16–20 мм | PN10/PN16 |
Правило: диаметр магистрали должен быть больше диаметра отводов. Если подводка к радиатору 20 мм, магистраль — минимум 25–32 мм.
Соответствие полипропиленовых и стальных труб
При замене стальных труб на полипропиленовые важно учитывать, что маркировка отличается. Стальные трубы маркируются по внутреннему диаметру (условный проход, Ду), полипропиленовые — по внешнему.
| Стальная труба (Ду) | Полипропиленовая труба (внешний) |
|---|---|
| 15 мм | 20 мм |
| 20 мм | 25 мм |
| 25 мм | 32 мм |
| 32 мм | 40 мм |
| 40 мм | 50 мм |
| 50 мм | 63 мм |
При переходе со стальной трубы Ду 20 на полипропиленовую выбирайте ПП-трубу с внешним диаметром 25 мм — внутренние диаметры будут сопоставимы.
Линейное расширение: почему это важно
Полипропилен расширяется при нагреве значительно сильнее металла. Для неармированной трубы коэффициент линейного расширения — около 0,15 мм на метр при повышении температуры на 1°C.
Пример: труба длиной 5 метров при нагреве от 20°C до 80°C удлинится на: 5 м × 60°C × 0,15 мм = 45 мм
Для компенсации используют:
- Компенсационные петли
- П-образные повороты
- Компенсаторы
Армированные трубы (PN25) имеют коэффициент расширения в 3–5 раз ниже, что упрощает монтаж в системах отопления.
Частые ошибки при выборе
- Выбор по цене, а не по классу давления. PN10 дешевле, но не подходит для горячего водоснабжения.
- Использование неармированных труб для отопления. Линейное расширение создаст проблемы при эксплуатации.
- Несоответствие диаметров труб и фитингов. Фитинги должны быть того же производителя или гарантированно совместимы.
- Игнорирование толщины стенки. Две трубы одного внешнего диаметра, но разных классов давления будут иметь разный внутренний диаметр и пропускную способность.
- Отсутствие зачистки армированных труб. Трубы с внешним алюминиевым слоем требуют зачистки перед сваркой, иначе соединение будет ненадёжным.
