Размер для полипропиленовых труб: что нужно учитывать при монтаже, выбор при покупке.
В процессе планирования прокладки отопительных или водопроводных коммуникаций необходимо выполнять тщательные инженерные расчеты. В зависимости от расхода перемещаемых сред и диаметра трубопровода выбираются размеры полипропиленовых труб из предлагаемого ассортимента. На рынок поступают трубы ПП с разными свойствами и характеристиками полимера, а также предназначенные для различных целей.
В процессе планирования прокладки отопительных или водопроводных коммуникаций необходимо выполнять тщательные инженерные расчеты. В зависимости от расхода перемещаемых сред и диаметра трубопровода выбираются размеры полипропиленовых труб из предлагаемого ассортимента. На рынок поступают трубы ПП с разными свойствами и характеристиками полимера, а также предназначенные для различных целей.
Универсальных моделей из полипропилена не существует. Для определенного объема расхода газа или жидкости выбирается соответствующий размер трубы в мм. Учитываются также и другие факторы:
- оптимальная технология стыковки;
- вид транспортируемой среды;
- параметры температуры и давления;
- разновидность полимерного материала.
При выполнении проектных расчетов всегда имеет место отличие вычисленной пропускной способности и сечения трубопровода от внутренних размеров трубы ПП. Заготовка подбирается по самому ближайшему значению в таблице. Производство трубных изделий осуществляется с конкретным шагом диаметра.
Выбор размера по области применения
Полипропилен, полученный методом литья, хорошо подвергается обработке и является более безопасным, чем полиэтилен и полихлорвинил. В особенности это относится к маркам PPR, PPH, PPB. Высокие эксплуатационные показатели и простая технология производства ПП стали причиной популярности материала и постепенной замены им труб из других полимеров.
Вентиляция
Для обустройства каналов вентиляции в квартирах используются трубы с диаметром 110-200 мм. Сечение каналов вентиляционных систем в офисах достигает 250 мм. Для установки используют механическую сборку по принципу «труба в раструб». Другие материалы типа полихлорвинила или полиэтилена непригодны для изготовления воздуховодов. ПХВ запрещен к применению в вентиляционных системах требованиями пожарной безопасности. Трубы ПЭ скапливают внутри пылевые пробки, которые попадают в рекуператоры и фильтры. Полиэтиленовый воздуховод подвержен электризации.
Жесткость труб РРВ выше, чем у винила и ПЭ. Трубная полипропиленовая заготовка с размерами16х2,2 мм не сомнется, если сильно сжать ее пальцами. Виниловый и полиэтиленовый аналог легко сомнется при попытке сжатия. В связи с этим для обустройства вентиляции выбирают полипропиленовые трубы сечением до 1200 мм и индексом SDR в несколько десятков.
Канализация
Трубы для канализации изготавливаются из РРН, который по параметрам жесткости и водостойкости превышает аналогичные показатели ПВХ. Для этой продукции допускается высокий уровень SDR. Трубы обладают небольшим весом, герметичны на стыках. Оптимальные размеры – 100, 50, 25 мм для бытовых канализационных систем, от 300 до 500 мм – для домовых стоков.
Водопровод и отопление
Отопительные коммуникации монтируются из труб PPR с индексом SDR 6 или 7, класс PN20. Размеры сечений разводок и обвязок котлов – от 20 до 40 мм. Обратка собирается из труб с SDR выше 10 единиц, класс PPR-PN10. Диаметр трубопровода зависит от секундного расхода воды. Магистрали горячего водоснабжения сооружаются из армированных фольгой алюминия или стекловолокном труб. Отсутствие армирующего слоя может повлиять на целостность стыка фитинга с трубой под воздействием горячей воды.
При выборе труб из полипропилена необходимо учитывать, что каждый изготовитель использует собственную размерную линейку. Выбирать подходящие модели удобно по фирменным каталогам труб ПП, где указаны размеры.
Выбор размера по параметрам материала
В производстве труб применяются различные полимерные композиции. В чистом виде полипропилен используется в ограниченном количестве. Большинство сантехнической трубной продукции изготавливается из PPR, PPH, PPS, PPB.
PPR производится методом направленной высокотемпературной полимеризации. В результате этой технологии получается высокопрочный полипропилен, плотный и устойчивый к нагреву. Химический состав – рандомсополимер полипропилена с полиэтиленом и этиленом. PPR является самым распространенным материалом для изготовления труб, маркируется обозначением PPR (PP-R). Сферы применения – обустройство теплых полов, отопительных систем, водопроводов горячего и холодного водоснабжения. Материал хорошо поддается пайке ручным или станковым аппаратом и другой обработке. Трубы выпускаются в диапазоне размеров от 16 до 250 мм.
PPH – материал с высокой жесткостью и прочностью, низкой пластичностью и плотностью, высокой водостойкостью. Химический состав – чистый полипропилен с включением защитных добавок от расслаивания, старения и вторичной полимеризации. За счет этих характеристик из РРН изготавливают трубы с большим сечением:
- безнапорные – 200 мм, 250 мм, 315 мм, 400 мм, 500 мм.
- напорные – 63 мм, 90 мм, 110 мм, 200 мм, 250 мм, 315 мм.
Сборка безнапорной системы выполняется механически, с применением резиновых уплотнителей. Трубы плохо поддаются склеиванию, уязвимы к ударным нагрузкам.
PPS-трубы применяются для наружного монтажа коммуникаций и укладки в неотапливаемых объектах. Температурный режим эксплуатации – от -20℃ до +80℃. Химический состав – сополимер полиэтилена и полипропилена. Типовые наружные размеры труб – от 25 мм до 225 мм.
Структура полипропилена PPB представляет собой композицию микроблоков. Материал получен совместной полимеризацией пропилена и этилена, прочен и устойчив к химическому воздействию, является усовершенствованной модификацией РРН. Из РРВ производят трубные заготовки размерами от 55 до 500 мм.
Выбор по давлению системы

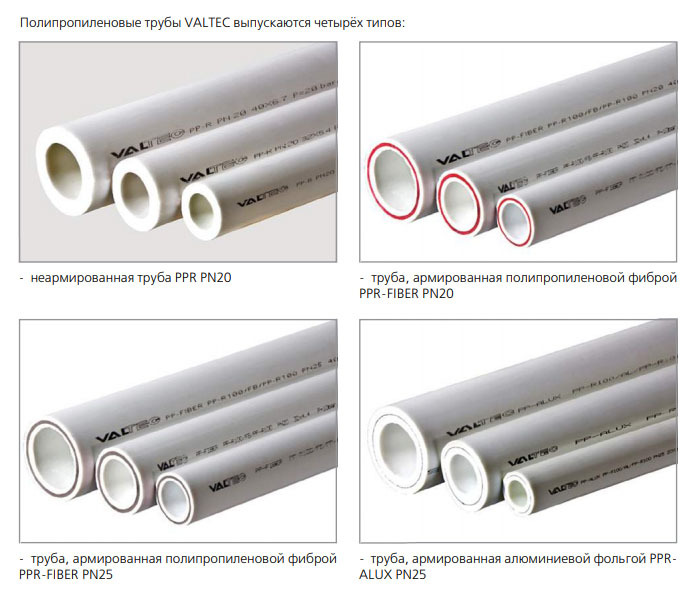

При покупке труб нужно не просто сообщить продавцу желаемый материал и запланированный метод соединения частей. Необходимо уточнить, что требуется определенная марка полипропилена (варианты маркировки PP-RCT, PP-R, PPR), и предоставить информацию о предполагаемой загруженности трубопровода. Рандомсополимер применяется в трубопроводах с высокой нагрузкой. Трубы выпускаются в широком размерном ряду. Предельный параметр давления для каждой модели труб указан в маркировке (PN25, PN20, PN16, PN10). Цифровые обозначения указывают на максимально допустимое давление в барах. Трубы PN10, PN16, PN20 используются в трубопроводах холодного водоснабжения. PN20 и PN25 монтируют в системах подачи горячей воды под давлением с температурным режимом до 95℃. У этих труб толстые стенки за счет армировочного слоя и, соответственно, увеличен размер поперечного сечения.
Индекс SDR
Индекс SDR – показатель отношения внешнего диаметра к толщине стенок труб. Параметр указывается в маркировке числовым обозначением. Если индекс отсутствует на стенке трубы, для самостоятельного расчета толщину стенки и диаметр замеряют штангенциркулем, после чего рассчитывают результат деления диаметра на толщину. Полученный результат укажет нагрузочную способность. Высокое значение индекса SDR указывает на низкую механическую прочность. Трубы класса PN20 и PN25 обладают индексом SDR до 7,4, а трубы PN10 – 11.
Выбирайте трубы и фитинги в соответствии с проектными расчетами, и обязательно обращайте внимание на внешнее качество изготовления трубных изделий.
