Пресс-фитинги для металлопластиковых труб: виды, способы применения, маркировки
Стыковка металлопластиковых труб производится при помощи компрессионных или опрессовочных фитингов. Оба метода легко реализовать самостоятельно при монтаже трубопровода. Пресс-фитинги обеспечивают более надежное и долговечное соединение отдельных элементов трубопровода. Неразъемная конструкция не позволяет изменять конфигурацию системы, но надежно защищает от протечек.
Стыковка металлопластиковых труб производится при помощи компрессионных или опрессовочных фитингов. Оба метода легко реализовать самостоятельно при монтаже трубопровода. Пресс-фитинги обеспечивают более надежное и долговечное соединение отдельных элементов трубопровода. Неразъемная конструкция не позволяет изменять конфигурацию системы, но надежно защищает от протечек.
Описание пресс-фитингов
Соединительные детали под опрессовку монтируются на уплотнительные кольца, которые обжимаются металлическими гильзами. После обжима происходит деформация уплотнителя и контактного участка трубы, поэтому повторное использование кольца исключается.
Фитинги изготавливаются из нержавеющей стали или латуни. В продаже встречаются дешевые алюминиевые аналоги, которые не рекомендуется использовать из-за низкого качества. При покупке фирменных труб целесообразно приобрести набор соединительных элементов производства того же изготовителя. Продукция других марок может иметь незначительные различия диаметров, что приводит к нарушению герметичности, образованию протечек и ускоренному износу трубопровода. Качество предлагаемых некоторыми продавцами универсальных пресс-фитингов вызывает обоснованные сомнения у пользователей. Такие детали не служат долго, и протечки начинаются уже через небольшой период времени после установки.
Виды соединений под опрессовку металлопластика

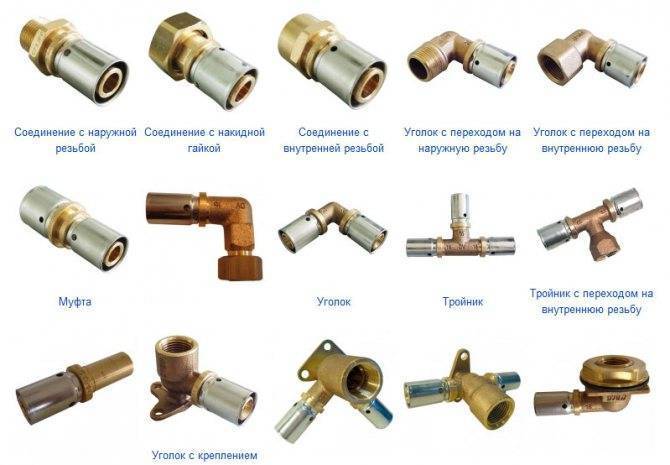

Для соединения металлопластиковых труб промышленность выпускает тройники, крестовины, переходники с внутренними и наружными резьбами, муфты с накидными гайками под опрессовку. Применение этих элементов позволяет обустроить трубопроводы по любой сложной схеме разводки. Для монтажа можно выбрать надвижные или обжимные типы фитингов.
Надвижной (напрессовочный) фитинг натягивается на трубу с заведенным в нее штуцером. Для выполнения операции используются пресс и эспандер. Последовательность работ:
- надвижение металлического кольца на трубу;
- обработка стыкуемого конца эспандером и расширение диаметра;
- введение штуцера до упора;
- зажим прессом муфты и напрессовка на штуцер.
При этом способе гарантировано получение плотного герметичного соединения за счет надвижного кольца с одной стороны и свойств сшитого ПЭ с другой стороны. Для разовой операции удобно использовать ручной инструмент, в профессиональных целях рационально применять электрические и аккумуляторные модели.
Обжимной фитинг комплектуется закрепленной на корпусе или отдельной гильзой. Монтаж производится специальными пресс-клещами, которые применяются только для этой операции. Последовательность работ по монтажу пресс-фитинга на металлопластиковую трубу:
- подготовка отрезка требуемой длины при помощи трубореза;
- снятие внутренней фаски;
- надевание обжимного кольца на трубу;
- надевание уплотнительных колец и диэлектрической прокладки на штуцер;
- вдавливание штуцера в трубу;
- обжим при помощи пресс-клещей.
При соблюдении предписанной технологии монтажа по окружности кольца сформируются две вдавленные полосы, не совпадающие по положению с размещением резиновых уплотнительных колец штуцера. Обжим производится максимально аккуратно во избежание чрезмерного сдавливания резинового уплотнения. Пресс-соединение сохранит свои рабочие функции в течение срока до 30 лет, в том числе и в случае замуровывания в бетон. При пережиме уплотнителя время эксплуатации сократится до пяти - десяти лет.
Эксплуатационные преимущества пресс-фитингов
Соединительные детали под опрессовку обладают многочисленными достоинствами:
- выдерживание высокого давления (предельный показатель – 10 атмосфер);
- длительный срок службы с сохранением технических характеристик;
- стойкость к коррозии и другим воздействиям;
- отсутствие необходимости постоянного контроля соединений и регулярного техобслуживания;
- устойчивость к линейному расширению, возможность установки в трубопроводы горячей и холодной воды;
- простота монтажа без обладания специальными знаниями;
- обширный ассортимент разновидностей конструкции для использования в системах со сложной конфигурацией и подключения различных сантехнических устройств.
Дополнительным преимуществом является доступная цена изделий.
Чем различаются опрессовочные и компрессионные соединительные элементы
По внешнему исполнению пресс-фитинг похож на компрессионный комплект наличием гильзы и штуцера. Но компрессионные элементы монтируются посредством накидной гайки, а не с использованием инструментов. В отличие от опрессованного соединения компрессионная стыковка разбирается, а пресс-фитинги при необходимости замены приходится срезать с труб.
Пресс-соединения надежно защищают трубопровод от аварийных протечек, используются в обустройстве теплого пола и скрытых в бетонных стенах трубопроводах. Компрессионные фитинги устанавливаются простыми гаечными ключами, в то время как монтаж деталей под опрессовку требует специальных приспособлений.
Как правильно выбирать изделия
К выбору фитингов для металлопластиковых труб следует отнестись серьезно. При покупке обратите внимание на качество обжимного кольца. Показатели качества – прочный металл и отсутствие швов на поверхности. Изучите маркировку на корпусе изделия и на кольце. Указанные размеры должны совпадать между собой и с маркировкой на трубе. Текст маркировки должен быть хорошо читаемым.
Взвесьте изделие на руке, чтобы понять, из какого металла выполнена вставка. Качественный латунный пресс-фитинг весит больше, чем алюминиевый. Гильза не должна быть слишком тонкой, иначе качество обжима будет невысоким.
Чтобы максимально обезопасить будущий трубопровод от проблем при эксплуатации, подбирайте трубы и фитинги одного производителя.
Высокая стоимость – не показатель качества изделий. Попросите у продавца сертификат соответствия государственным стандартам и техническим регламентам. Уточните срок гарантии, установленный производителем (у некоторых брендов он достигает 50 лет).
Особенности монтажа
Эксплуатация собранного трубопровода даже при покупке качественных труб и фитингов зависит от соблюдения правил монтажной техники. Одно из них – запрет на сгибание трубы рядом с фитингом после обжима, которое приводит к избыточному напряжению на стыке. Приложение боковых усилий к соединительному элементу также недопустимо из-за высокого риска разрушения пластика на прилегающих участках.
Необходимо использовать качественный инструмент, подходящий для работы с металлопластиковыми трубами и фитингами. Обратите внимание на маркировку пресс-клещей: OPS означает наличие ступенчатого фиксатора для регулировки прилагаемого усилия, АРС указывает на функцию автоматического контроля обжима, APS – на самостоятельное распределение инструментом усилий на поверхность при обжиме.
Следуйте данным рекомендациям и монтируйте надежные трубопроводы самостоятельно!
