PPR фитинги - как правильно выбирать и пользоваться
Установка PPR труб и фитингов своими руками – посильная задача для людей без специального сантехнического образования. Технология сборки трубопроводов проста и не требует применения дорогостоящей техники. Монтаж выполняется с применением паяльного аппарата (утюжка) и режущего инструмента. Основные сложности процесса – правильный выбор диаметров труб и типа фитингов.
Установка PPR труб и фитингов своими руками – посильная задача для людей без специального сантехнического образования. Технология сборки трубопроводов проста и не требует применения дорогостоящей техники. Монтаж выполняется с применением паяльного аппарата (утюжка) и режущего инструмента. Основные сложности процесса – правильный выбор диаметров труб и типа фитингов.
Во избежание лишних финансовых затрат необходимо выбрать качественные и надежные соединительные элементы в соответствии со схемой прокладки трубопровода. Характеристики деталей прописаны в ГОСТ Р52134-2003.
Где используются фитинги ППР
Назначение PPR-фитингов:
- соединение труб из полипропилена в единую систему с герметичными стыками (отопительные контуры, водопроводы);
- подключение системы к подающим источникам (жидкие среды, воздух, холодная и горячая вода);
- врезка сантехнических и обогревающих устройств в трубопроводы.
Для выполнения данных задач применяется горячая пайка. При монтаже фитингов на трубы при помощи паяльника образуются монолитные бесшовные соединения. Участки стыков получаются прочными и устойчивыми к поперечным и радиальным нагрузкам.

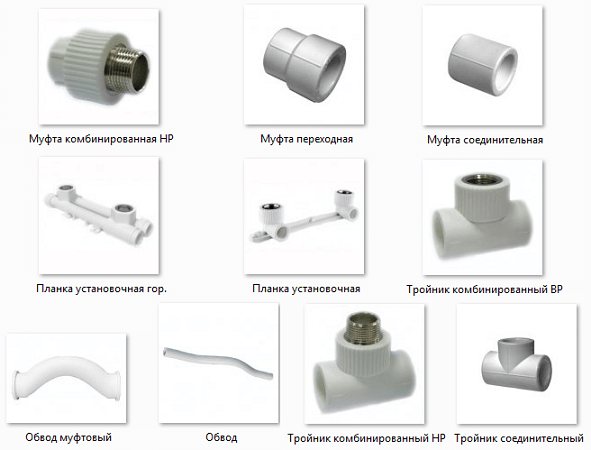

Разновидности фитингов ППР
В сантехнических работах используется более сорока видов фитингов. Изделия изготавливаются для установки на трубы типовых диаметров 20-63 мм. По целевому использованию доборные элементы подразделяются на 4 группы:
- сервисные детали;
- запорная арматура и краны;
- элементы трубопроводной разводки;
- стыковочные устройства (муфты и адаптеры).
По технологии производства детали делятся на литые и композитные. Одна группа представляет собой изделия из полипропилена, изготовленные методом литья. Вторая группа – фитинги с полимерными корпусами и металлическими резьбовыми вставками. В корпуса вставляются штоки вентильных кранов, стальные ниппели с латунными накидными гайками, наружные штуцеры, внутренние резьбы.
Ознакомимся подробнее с каждым видом фитингов.
Краны
Перекрытие и открытие потоков транспортируемой среды осуществляется двумя типами кранов: шаровыми полнопроходными и вентилями. При высоком давлении внутри трубопровода более надежны вентильные запорные устройства. Для гибких подводок к бойлерам и сантехническим узлам эффективно используются шаровые угловые краны, которые устанавливают также на отопительные батареи.
Запорная арматура чувствительна к воде с загрязнениями, поэтому в отопительные и водопроводные коммуникации оснащаются фильтрами грубой очистки.
Муфты
Отдельные участки трубопровода соединяются между собой основными или переходными муфтами. Трубные заготовки одинакового диаметра стыкуются при помощи основных муфт. Для соединения отрезков разного диаметра или труб из различных материалов применяются переходные муфты.
Крестовины и тройники
Крестовины и тройники применяются для разводки водопроводной сети по нескольким направлениям в одной плоскости или с уклоном. Изделия могут быть с одинаковыми или разными диаметрами выводов, изготовленными из полипропилена или комбинированными (корпус ПП и металлическая вставка).
Уголки и повороты
Если архитектура помещения или расположение сантехнических приборов требует поворота трубы на определенный угол, стыковка производится уголками и поворотами. Фитинги используются для обустройства любых обходов и переходов. Распространенными моделями уголков являются изделия с поворотом на 30, 45 или 90 градусов.
Помимо вышеперечисленных типов фитингов, при монтаже коммуникаций используются отводы, бочонки, заглушки, американки и различные крепежи.
Сервисные детали
Двойные и угловые водорозетки – детали для подключения потребительских устройств к трубопроводам ППРС. Для обхода всевозможных препятствий, расположенных по линии монтажа труб, используются переходные мосты, криволинейные трубчатые обводы, обводные муфты. В группу сервисных деталей входят крепежи для труб (хомуты и клипсы).
Эксплуатационные свойства полипропилена
В производстве сантехнической продукции используется рандомсополимер полипропилена PPR. Методом литья под давлением из массы изготавливаются трубы и доборные детали, обладающие химической и температурной стойкостью. Изделия выдерживают слабое воздействие кислоты или щелочи, температуру горячей и холодной воды в трубопроводе.
Для изготовления фитингов применяется марка жесткого полипропилена 80. Изделия производятся методом штамповки и не подвергаются деформации. Особые требования к температурной стойкости предъявляются к муфтам. Потеря структуры и параметров прочности может начаться при достижении температуры плавления 250 градусов, или при нагревании полипропиленовой муфты до 150 градусов в течение длительного времени. В связи с этим не рекомендуется использовать полипропилен в производстве элементов парового отопления.
При эксплуатации в температурном режиме до 95 градусов срок службы муфты достигает 20 лет, тройников, фильтров и уголков PPR – 10 лет. Поэтому полипропиленовые муфты устанавливаются преимущественно в водопроводных системах, а отопительные коммуникации оснащаются металлическими фитингами.
Предельный показатель кратковременного давления для фитингов – 100 бар. Проверка системы осуществляется при подаче давления до 30 бар в течение получаса. При отсутствии выпотов на полипропиленовых муфтах гарантирована эксплуатация системы в течение 25 лет.
Преимущества полипропиленовых деталей
Трубы и фитинги из полипропилена удобны в монтаже. При сварке ручным паяльником детали надежно соединяются друг с другом, образуются прочные герметичные стыки.
Материал экологически безопасен, не выделяет в воздух вредных веществ при нагреве. Полипропиленовые трубы и фитинги допустимы в устройстве питьевых водопроводов.
Доступная стоимость фитингов ППР позволяет обустраивать водопроводные и отопительные коммуникации с экономичными затратами.
Недостатки фитингов PPR
Краны и муфты из ППР не обладают высокой стойкостью к загрязненной воде. При наличии частиц ржавчины и песчинок в транспортируемой среде ускоряется эксплуатационный износ деталей. Срок службы соединительных муфт достигает десятков лет при условии строгого соблюдения технологии пайки. В системах горячего водоснабжения шаровые краны и переходные муфты служат до 17 лет, в трубопроводах холодной воды – до 30 лет.
Технология монтажа труб и фитингов ППР
При пайке фитингов необходимо учитывать, что время нагрева увеличивается в зависимости от диаметра (чем больше размер, тем дольше греется и остывает заготовка). Детали с внутренней металлической резьбой собираются и запаковываются фум-лентой до пайки.
Порядок проведения работ:
- Подбор подходящей конфигурации фитинга. Снятие фаски. Проверка соответствия внутреннего и наружного диаметра при помощи штангенциркуля. Допустимая погрешность – 0,1 мм.
- Установка насадок и выставление температуры.
- Разметка взаимного расположения трубы и фитинга маркером.
- Надевание трубы и фитинга на насадки, выжидание времени нагрева, снятие и плотная стыковка вручную.
По истечению 5 минут после пайки проверяется качество шва, а деталь просматривается на просвет на отсутствие пробки из расплавленного полимера.
