Ливневая канализация: трубы, лотки и дождеприёмники — как выбрать и смонтировать
В Санкт-Петербурге и Ленинградской области выпадает около 660 мм осадков в год, а дождь идёт примерно 200 дней из 365. К этому добавляются весеннее снеготаяние и тяжёлые суглинки, которые почти не впитывают воду. Без организованного водоотвода всё это собирается у фундамента, размывает отмостку, топит подвалы и за пару сезонов поднимает грунт горбами от промерзания. Ливневая канализация решает задачу системно: собирает дождевую и талую воду с кровли, дорожек и площадок и уводит её в колодец, дренаж или городскую сеть.
В этой статье разберём, из каких элементов состоит ливнёвка, как выбрать трубы, лотки и дождеприёмники под конкретную нагрузку и грунт, как рассчитать уклон и глубину заложения, а также как смонтировать систему без типовых ошибок, которые приводят к заиливанию и промерзанию.

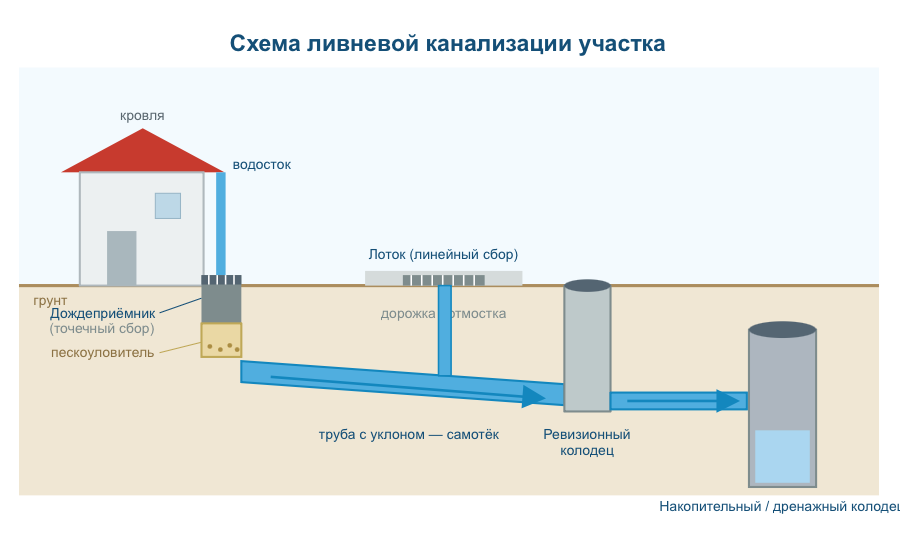

Из чего состоит ливневая канализация
Любая ливнёвка строится по одной логике: вода собирается в точках или вдоль линий, очищается от песка и мусора, транспортируется по трубам с уклоном и отводится в накопитель, дренаж или централизованную сеть. Под эти задачи и подбираются комплектующие.

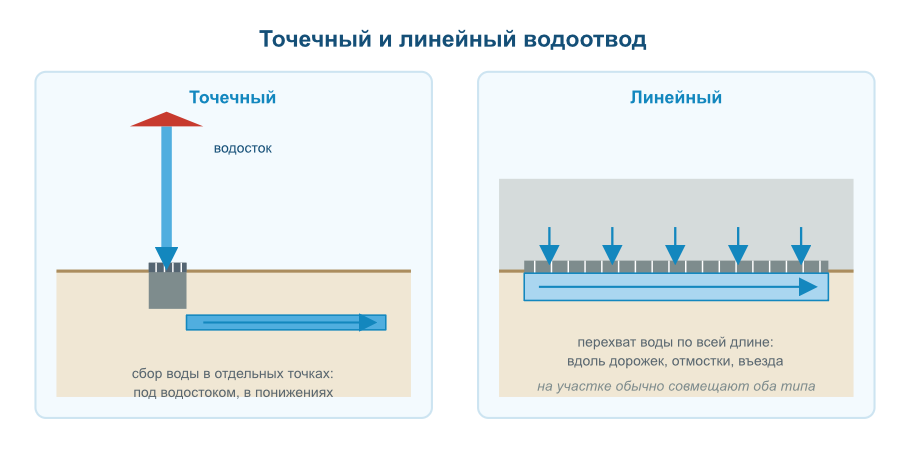

Различают два типа водоотвода, которые на практике почти всегда комбинируют:
- Точечный — вода собирается в отдельных точках через дождеприёмники: под водосточными трубами кровли, в естественных понижениях рельефа, у въезда в гараж.
- Линейный — вода перехватывается по всей длине лотками с решётками: вдоль дорожек, отмостки, по периметру площадок и въездной зоны.
Точечный водоотвод дешевле и проще там, где вода стекает в конкретные места. Линейный эффективнее на больших мощёных площадях, въездах и вдоль фасада, где нужно перехватить поток по всей ширине. На типовом участке делают так: под водостоками ставят дождеприёмники, въезд и дорожки закрывают линией лотков, всё сводят в общую трубу и отправляют в колодец.
Трубы для ливнёвки: какие выбрать
Подземная часть системы — это трубопровод, по которому собранная вода идёт самотёком к колодцу или выпуску. Для наружной ливневой канализации применяют три основных типа труб.
| Тип трубы | Кольцевая жёсткость | Где применять | Особенности |
|---|---|---|---|
| Гофрированные двустенные ПНД/ПП | SN4–SN8 и выше | Основной выбор для подземной прокладки, в том числе на большой глубине и под нагрузкой | Гладкая внутренняя стенка, высокая прочность при малом весе, длительный срок службы |
| Гладкие ПВХ (наружные, рыжие) | SN2–SN8 | Неглубокая прокладка на участках без тяжёлой техники | Дешевле гофрированных, проще в монтаже на коротких трассах |
| Гладкие ПНД (напорные) | зависит от SDR | Участки с возможным подпором, переходы под препятствиями | Соединение сваркой или фитингами, выдерживает давление |
Ключевой параметр при выборе — кольцевая жёсткость (SN): она показывает, какую нагрузку грунта и транспорта труба выдержит без деформации. Для зелёной зоны и пешеходных дорожек достаточно SN4, под проезд легкового транспорта берут SN6–SN8, под дорогу с грузовым движением — SN8 и выше либо прокладку в защитном футляре.
Диаметр подбирают по площади водосбора. На практике для частного дома хватает Ø110–160 мм, для магистральных участков и больших площадей — Ø200–315 мм. Занижать диаметр опасно: при ливне труба не успевает пропустить поток, и вода выходит обратно через дождеприёмники.
Водоотводные лотки: материал и класс нагрузки

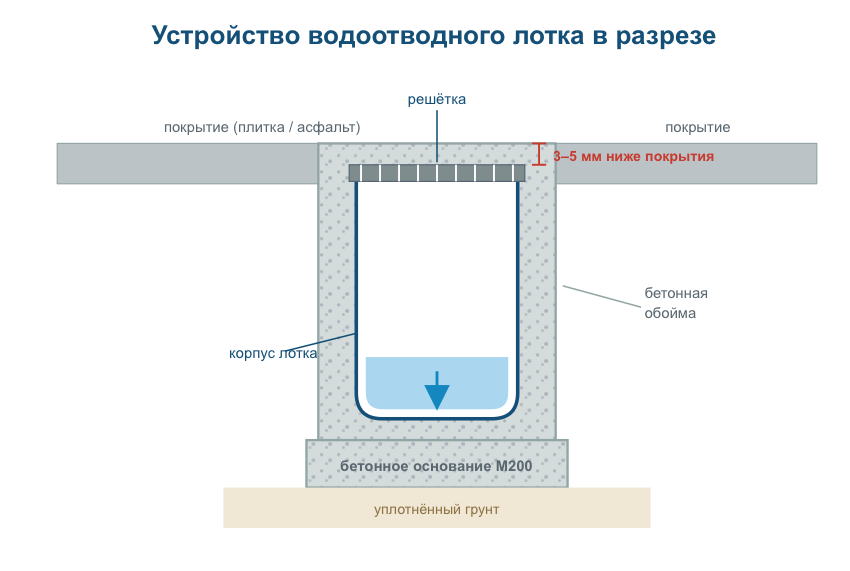

Лоток — это открытый канал с решёткой, который собирает воду по линии и направляет её к трубе. Выбор лотка определяется двумя вещами: материалом корпуса и классом нагрузки решётки.
| Материал лотка | Класс нагрузки | Где применять | Плюсы и минусы |
|---|---|---|---|
| Бетонные | до D400–F900 | Дороги, промзоны, площадки с тяжёлой техникой | Прочные и недорогие, но тяжёлые, требуют техники для монтажа |
| Полимербетонные | до E600–F900 | Универсальный вариант: от двора до дороги | Прочные, лёгкие, гладкая стенка, стойкость к реагентам; дороже бетона |
| Полимерпесчаные | A15–C250 | Частный сектор, дорожки, въезды для легковых авто | Лёгкие и недорогие, простой монтаж |
| Пластиковые (ПП/ПНД) | A15–C250 | Пешеходные зоны, дворы, террасы | Самые лёгкие, монтаж вручную; ограничены по нагрузке |
Класс нагрузки — это главный критерий безопасности. Он маркируется по ГОСТ 3634-99 буквой и числом, где число означает испытательную нагрузку в килоньютонах.
| Класс | Нагрузка | Где применять |
|---|---|---|
| A15 | 1,5 т | Пешеходные зоны, велодорожки, зелёные зоны |
| B125 | 12,5 т | Тротуары, дворы, парковки легковых авто |
| C250 | 25 т | Обочины, въезды АЗС, зоны у бордюра |
| D400 | 40 т | Проезжая часть дорог, заправки |
| E600 | 60 т | Промзоны, склады, погрузочные площадки |
| F900 | 90 т | Аэродромы, порты, спецтехника |
Самая частая и дорогая ошибка — поставить пластиковый лоток класса A15 на въезде, где ездит автомобиль. Решётка проседает и лопается за один сезон. Для двора, где паркуется легковая машина, минимум — B125, для въезда с регулярным проездом — C250.
Дождеприёмники и доборные элементы
Дождеприёмник — это колодец-приёмник для точечного сбора воды. Он ставится под водосточной трубой или в понижении и через отвод соединяется с трубопроводом. По материалу различают:
- Чугунные (ГОСТ 3634-99) — для дорог и проездов, классы нагрузки до D400–F900, максимально прочные и долговечные.
- Пластиковые — модульные, для частного сектора. Часто идут в комплекте с корзиной-пескоуловителем и перегородкой-гидрозатвором против запаха.
- Бетонные — для крупных узлов и магистралей.
Чтобы система служила долго, к трубам, лоткам и дождеприёмникам добавляют доборные элементы:
- Пескоуловители — задерживают песок и мусор до попадания в трубу. Без них трубопровод заиливается за один–два сезона. Ставятся в конце линии лотков и в дождеприёмниках.
- Ревизионные (смотровые) колодцы — точки доступа для прочистки. Нужны на поворотах трассы и на прямых участках через каждые 35–50 м.
- Дренажные и фильтрационные колодцы — для сброса воды в грунт, если нет городской ливнёвки.
- Решётки — чугунные для дорог, стальные оцинкованные и нержавеющие для дворов и пешеходных зон, пластиковые для лёгких участков.

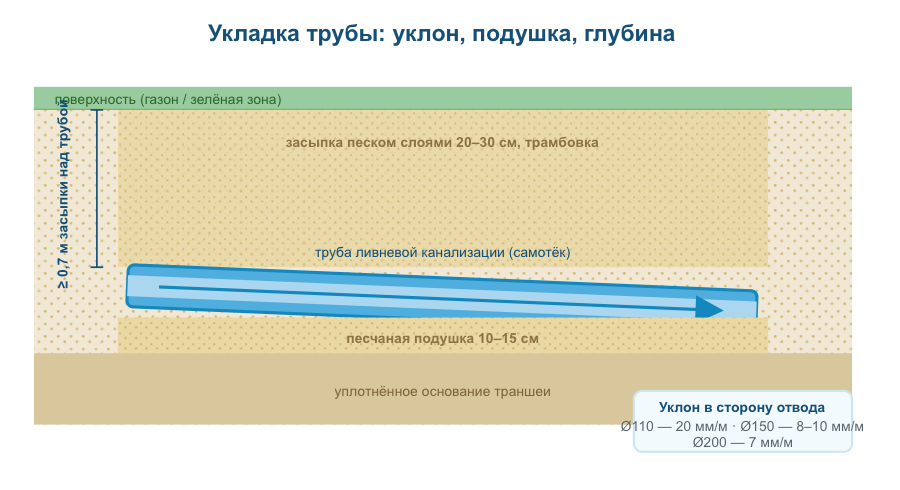

Как рассчитать уклон, глубину и диаметр
Три параметра определяют, будет ли система работать: уклон труб, глубина заложения и диаметр.
Уклон. Вода в ливнёвке идёт самотёком, поэтому труба всегда укладывается под уклон в сторону отвода. Ориентиры по диаметрам: для Ø110 мм — около 20 мм на метр (2%), для Ø150 мм — 8–10 мм/м, для Ø200 мм — 7 мм/м. Меньший уклон допустим только по расчёту; обратный или нулевой уклон гарантирует застой и заиливание. Лотки с встроенным уклоном решают эту задачу сами; ровные лотки укладывают с уклоном не менее 0,5%.
Глубина заложения. Здесь важен нюанс, который часто упускают. Нормативная глубина промерзания в Санкт-Петербурге и Ленинградской области составляет 1,2–1,6 м в зависимости от грунта (суглинки промерзают меньше, пески — глубже). Но ливневая канализация работает в тёплый сезон и зимой стоит пустой, поэтому её допустимо прокладывать выше глубины промерзания. Минимум — около 0,7 м засыпки над трубой в зелёной зоне для защиты от нагрузки; под проездом глубину увеличивают или применяют трубу с высокой жёсткостью. Если систему планируют эксплуатировать круглый год, трубы заглубляют ниже промерзания или утепляют.
Диаметр. Его считают по площади водосбора с учётом коэффициента стока (кровля — около 1,0, асфальт — 0,95, газон — 0,35) и интенсивности дождя для региона. Для большинства частных участков диаметра Ø110–160 мм достаточно; точный расчёт по СП 32.13330 нужен для магистралей и больших мощёных площадей.
Монтаж: пошагово
Монтаж ведут в логичном порядке — от трубопровода к приёмным элементам. Ниже — общий порядок работ для типового участка.
- Разметка и траншеи. Трассу труб размечают с уклоном к точке отвода. Глубину траншеи берут с запасом на песчаную подушку. Под лотки копают траншею под высоту лотка плюс 10–15 см на бетонное основание.
- Песчаная подушка под трубы. На дно траншеи укладывают и трамбуют песок слоем 10–15 см, выдерживая уклон. Подушка защищает трубу от точечных нагрузок.
- Укладка труб. Трубы соединяют через резиновые уплотнители, раструбом против течения. Уклон контролируют уровнем или нивелиром на каждом отрезке.
- Бетонное основание под лотки и дождеприёмники. Заливают подушку из бетона М200 толщиной около 10 см, на неё устанавливают лотки и приёмники.
- Установка лотков и дождеприёмников. Элементы стыкуют, выставляют по уровню и заливают бетонную обойму по бокам для фиксации. Под автонагрузку бетонируют до краёв корпуса.
- Пескоуловители и колодцы. В конце линии лотков ставят пескоуловитель и подключают к трубе. На поворотах и через 35–50 м ставят ревизионные колодцы.
- Засыпка трубопровода. Пазухи и пространство над трубой засыпают песком слоями по 20–30 см с трамбовкой. Грунт с камнями использовать нельзя — он продавливает стенку.
- Монтаж решёток. Решётки ставят на 3–5 мм ниже уровня покрытия, чтобы вода гарантированно стекала в лоток, а не растекалась по поверхности.
Частые ошибки при монтаже ливнёвки
- Нулевой или обратный уклон труб — вода застаивается, система заиливается и зимой рвётся от льда.
- Отсутствие пескоуловителей — песок и листва уходят прямо в трубу, и она забивается за один–два сезона.
- Неверный класс нагрузки решёток — пластик A15 под автомобилем лопается; на въезд нужен минимум C250.
- Засыпка трубы грунтом с камнями вместо песка — точечная нагрузка деформирует и пробивает стенку.
- Решётка вровень с покрытием или выше — вода не стекает в лоток, а растекается по площадке.
- Сброс ливнёвки в дренаж или септик — при ливне они переполняются; ливневую и дренажную воду разделяют.
- Заниженный диаметр труб без расчёта — при сильном дожде система не справляется с потоком.
Где купить комплектующие для ливнёвки
Подбор системы удобнее вести в одном месте, где есть и трубы, и лотки, и дождеприёмники, и доборные элементы под нужный класс нагрузки. Компания «Политэк» поставляет полный комплект для ливневой канализации в Санкт-Петербурге и Ленинградской области: гофрированные и гладкие трубы, лотки разных материалов и классов нагрузки, чугунные и пластиковые дождеприёмники, пескоуловители и колодцы. Подбор по площади участка, грунту и нагрузке помогает собрать совместимую систему без пересортицы и недокомплекта.
Часто задаваемые вопросы
Можно ли совместить ливневую и дренажную канализацию?
Нет, их разделяют. Ливнёвка отводит дождевую и талую воду с поверхности, а дренаж — грунтовую воду из-под земли. При объединении во время ливня дренаж переполняется и перестаёт работать, а вода поднимается к фундаменту. Системы делают раздельными, иногда со сбросом в разные колодцы.
На какую глубину закапывать трубы ливневой канализации?
Поскольку ливнёвка работает в тёплый сезон и зимой пустует, её можно прокладывать выше глубины промерзания. Минимум — около 0,7 м засыпки над трубой в зелёной зоне для защиты от нагрузки. Под проездом глубину увеличивают или берут трубу с высокой кольцевой жёсткостью. Для круглогодичной эксплуатации трубу заглубляют ниже промерзания или утепляют.
Какой уклон делать для ливневой трубы?
Уклон зависит от диаметра: для Ø110 мм — около 20 мм на метр, для Ø150 мм — 8–10 мм/м, для Ø200 мм — 7 мм/м. Уклон всегда направлен в сторону отвода. Меньшие значения допустимы только по расчёту, а нулевой или обратный уклон приводит к застою и заиливанию.
Какой класс нагрузки лотка нужен для въезда в гараж?
Для въезда с проездом легкового автомобиля нужен класс не ниже C250, для двора с парковкой — минимум B125. Пластиковые лотки A15 рассчитаны только на пешеходные зоны и под автомобилем разрушаются. Чем тяжелее транспорт, тем выше класс: для дорог — D400 и выше.
Зачем нужен пескоуловитель в ливневой канализации?
Пескоуловитель задерживает песок, листву и мусор до того, как они попадут в трубу. Без него трубопровод заиливается за один–два сезона, уклон перестаёт работать, и систему приходится прочищать или перекапывать. Пескоуловители ставят в дождеприёмниках и в конце линии лотков; их корзину периодически вынимают и очищают.
Какие трубы лучше для подземной ливнёвки — гофрированные или гладкие ПВХ?
Для подземной прокладки, особенно на глубине и под нагрузкой, надёжнее гофрированные двустенные трубы ПНД/ПП: при малом весе у них высокая кольцевая жёсткость и гладкая внутренняя стенка. Гладкие ПВХ дешевле и подходят для неглубоких коротких трасс на участках без тяжёлой техники.
Куда отводить дождевую воду, если нет городской ливнёвки?
Варианты: накопительный колодец с последующим поливом, дренажный или фильтрационный колодец для сброса в грунт, отвод в кювет или водоём при наличии разрешения. Выбор зависит от грунта и уровня грунтовых вод: на песчаных грунтах хорошо работает фильтрация в грунт, на глинистых чаще делают накопитель с откачкой.
