Компрессионные фитинги: способы монтажа, виды и отличия
Компрессионные фитинги – удобные и практичные соединительные элементы для труб из ПНД, полипропилена или металлопластика. Такой тип стыковки эффективно заменил сложную пайку и упростил процесс монтажа трубопроводов из полимерных материалов. Фитинги надежны и практичны, недороги, обладают простой конструкцией, устанавливаются быстро и легко с минимальным набором инструментов.
Компрессионные фитинги – удобные и практичные соединительные элементы для труб из ПНД, полипропилена или металлопластика. Такой тип стыковки эффективно заменил сложную пайку и упростил процесс монтажа трубопроводов из полимерных материалов. Фитинги надежны и практичны, недороги, обладают простой конструкцией, устанавливаются быстро и легко с минимальным набором инструментов.
Материал для изготовления – блок-сополимер или жесткий полипропилен РРВ. Конструкция позволяет использовать деталь многократно, разбирать, проводить ревизию и ремонт. Монтаж и демонтаж может выполнить любой домашний мастер, не имеющий квалификации. Для этого потребуются гаечные ключи и монтажные пружины, калибратор и резак.
Технология соединения ПНД труб
В процессе монтажа компрессионных фитингов необходимо учитывать возможные проблемы с эксплуатацией трубопровода. Соединительные детали состоят из 5 конструкционных элементов, в число которых входит уплотнительная прокладка из резины. В результате естественного усыхания материала снижается упругость уплотнителя, на стыке образуется подтек. Для уплотнения накидную гайку необходимо подкручивать. Под участки стыковки устанавливаются компенсационные опоры, поскольку механическая нагрузка на стыковочные элементы недопустима.
Подготовка
Особое внимание уделяется подготовке труб к стыковке. Ошибки и некачественно выполненные подготовительные операции могут привести к разрыву уплотнителя в процессе монтажа.
Перед выполнением работ необходимо проверить соответствие диаметра компрессионной муфты внешнему сечению трубы. Затем проводится обработка кромки в следующем порядке:
- Резаком отрезается труба нужной длины. Срез должен быть строго перпендикулярен осевой линии.
- Снимается фаска кромки под углом 20 градусов. При затруднениях с насадкой уплотнительного кольца обрабатывается конец трубы на расстоянии 5 см от края (снимается слой полиэтилена).
- При овальной форме сечения, образовавшейся из-за сдавливания, или при наличии наплывов выполняется калибровка вводимого в фитинг участка поверхности.
После обработки необходимо убедиться в том, что поверхность конца трубы и фаски максимально гладкая.
Монтаж

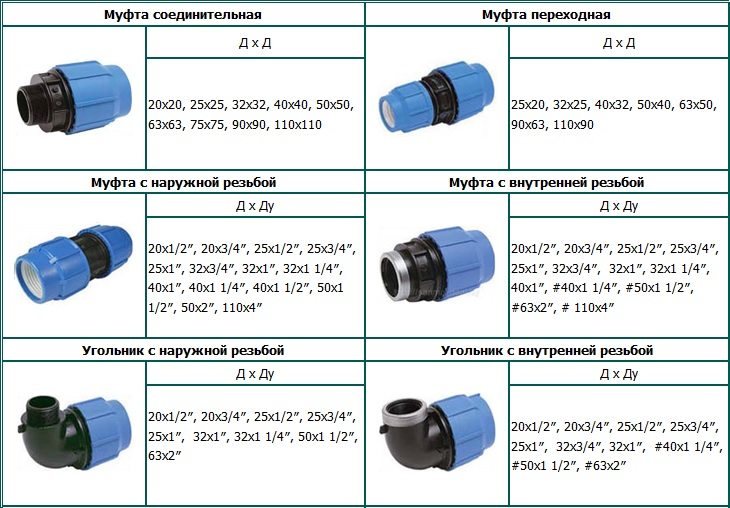

Для установки компрессионного фитинга не требуется применение герметиков, клеев и смазочных материалов. Обжимные муфты надежно соединяют участки магистрали, в том числе в случае перехода полиэтиленовой трубы на трубу из другого материала. Производители полимерных труб выпускают разные виды фитингов. Отличие моделей - в диаметрах, конструкции, материалах, характеристиках и целевом применении. Наиболее распространенная для стыковки конструкция компрессионного фитинга – односторонняя или двухстороння муфта.
Односторонняя муфта состоит из цилиндра с резьбой и накидной гайки, со стороны которой подводится труба. С другой стороны корпуса располагается штуцер. После надевания гайки выполняются следующие действия:
- насадка обжимного кольца с косыми ребрами;
- ввод выравнивающей втулки в форме грибка;
- насадка кольцевого резинового уплотнителя.
Труба заводится торцом в корпус муфты, выравнивается и осаживается на глубину, на резьбу надевается гайка и закручивается при небольшом приложении усилия. Двухсторонняя муфта монтируется по такому же принципу, только на отрезок трубы дополнительно надеваются уплотнители зазора между внешней стенкой трубы и гайкой. Уплотнитель выполнен в форме резинового конусного кольца.
Соединение металлопластиковых труб
Для труб РЕ и металлопластиковых изделий используются фитинги специальной конструкции. Трубы конструкционно упрочнены алюминиевой прослойкой. При монтаже фитинга не рекомендуется приложение больших сжимающих усилий, поскольку это может привести к разрыву поверхности ПЭ и дальнейшему коррозийному разрушению металла под воздействием воды.
Для стыковки труб из этого типа материала используют фитинги с обжимающими наружными гайками и разрезными сухарями, а также со стальными гильзами для обжима внешней поверхности. За счет деформации стенки осуществляется прочная внутренняя фиксация. После кругового обжима алюминий становится волнистым и прочно сцепляется с элементами фитинга.
Модели с накидными гайками обжимаются закручиванием этой гайки. Метод монтажа простой и удобный, адаптеры можно разбирать, собирать, устанавливать в другие трубопроводы. Но при таком способе монтажа может быть повреждено покрытие полиэтилена.
Модели с гильзами монтируются путем обжатия гильзы и напрессовки. При этой методике нагрузка равномерно распределяется, повреждение материала практически исключено. Но адаптеры можно использовать только для металлопластиковых труб определенного диаметра.
Стыковка труб РЕХ
Для мягких полиэтиленовых труб РЕХ применяются фитинги со встроенными штуцерами. Конструкция адаптеров защищает трубный материал от передавливаний и заломов. Длина посадочной плоскости штуцера увеличена, кромка после сборки выступает за гаечный торец примерно на 5 мм. Схема монтажа:
- насадка гайки и стопорного разрезного кольца на трубу;
- надевание торца на штуцер;
- натягивание разрезной втулки вручную;
- закручивание накидной гайки.
За счет выступов стопорного кольца мягкий полимер прочно удерживается в фитинге, не подвергается смятию и сквозным прорезям.
Обжимные резьбовые адаптеры устанавливаются при подключении труб к отопительным радиаторам и коллекторам. Стыковка производится к выходному штуцеру с нанесенной резьбой. Составляющие элементы адаптера – накидная гайка, разрезная обжимная цанговая втулка, два кольцевых уплотнителя из резины и переходник с обратным конусом из латуни. Перед монтажом необходимо удостовериться, что резьба совпадает по шагу витков и размеру у штуцера и гайки.
Цанговая втулка с несколькими малыми нарезами обжимает стенки трубы. Под радиальным давлением гайки происходит сжатие кромок, и труба прочно фиксируется в переходнике. Цанговый обжим эффективен также для быстрой стыковки труб из металла.
В комплект соединителя входит корпус (металлический цилиндр с наружной резьбой и двумя отверстиями), одна или две гайки с внутренней резьбой, а также прижимные кольца, разрезные втулки и резиновые уплотнители (по одному или по два экземпляра). На внутреннюю поверхность гайки нанесена конусная кольцевая проточка. Одна боковая поверхность втулки слегка скруглена. Материал корпуса – нержавеющая сталь или латунь.
Сборка производится поочередным надеванием на трубу гайки, разрезной втулки, прижимного кольца и резинового уплотнителя. Собранная заготовка вводится в корпус и закручивается с приложением усилия, за исключением прохода половины последнего витка, где движения должны быть мягкими. Если в процессе закручивания возникает жесткое сопротивление, высока вероятность перекоса. В этом случае необходима разборка соединения и повторная сборка.
Использование компрессионных фитингов по достоинству оценено мастерами как более удобный и надежный способ соединения, чем сварка и пайка.
