Комплектующие для полипропиленовых труб - как выбрать, способы монтажа.
Чтобы обустроить надежный и долговечный трубопровод из полипропилена, необходимо правильно подобрать не только трубы и фитинги, но и элементы крепежа, краны, фурнитуру и все необходимые комплектующие. От качества этих деталей во многом зависит правильное геометрическое расположение магистрали, герметичность соединений, удобство обслуживания и защита от аварийных ситуаций.
Чтобы обустроить надежный и долговечный трубопровод из полипропилена, необходимо правильно подобрать не только трубы и фитинги, но и элементы крепежа, краны, фурнитуру и все необходимые комплектующие. От качества этих деталей во многом зависит правильное геометрическое расположение магистрали, герметичность соединений, удобство обслуживания и защита от аварийных ситуаций.
Полипропиленовые трубы: характеристики
В обустройстве бытовых отопительных и водопроводных систем используются неармированные и армированные типы труб. Заготовки производятся из полипропилена с добавлением сополимеров. Для армирования используется слой алюминия между внутренним и наружным слоем полимера, и наваренная подложка со стеклянным микроволокном.
При выборе труб ПП для прокладки отопительной системы обращайте внимание на требуемый вариант армирования. Внимательно ознакомьтесь с маркировкой на наружной стенке. Обозначения указывают на параметры предельного давления жидкости в трубах:
PN25 – 25 бар при t до 95 градусов;
PN20 – 20 бар при t до 80 градусов;
PN16 – 16 бар при t до 60 градусов;
PN10 – 10 бар при t до 45 градусов.
Армированные и неармированные трубы применяются в системах отопления, горячего и холодного водоснабжения. Трубы со стекловолокном используются в системах теплого пола, водопроводах с высоким давлением, в обустройстве отопительных напольных котлов с предельной температурой.
Материал для изготовления труб представлен разными марками: РРН, РРВ, PPR и т.д. Системы холодного водоснабжения монтируются трубами РРН из чистого полипропилена. Трубы РРВ используются для устройства теплых полов и водопроводов подачи холодной воды. Комплектующие отличаются высокой эластичностью. PPR – марка полипропилена для изготовления труб низкотемпературных отопительных систем и горячего водоснабжения. Отопительные контуры монтируются из термостойких труб PPS.
Марка комплектующих должна совпадать с маркой трубных изделий. Сочетание продукции разных брендов может привести к несовместимости размеров и коэффициентов теплового расширения, повреждению швов пайки.

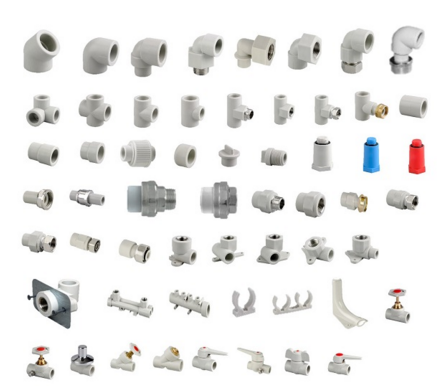

Виды комплектующих для труб ПП
Сборка водопроводной коммуникации требует применения различной фурнитуры:
- соединительных деталей (адаптеров, фитингов, муфт, треугольников обычных и с металлическими штуцерами);
- запорных устройств, фильтров, кранов;
- элементов для подключения потребительских систем;
- крепежных элементов.
Продукция каждого производителя маркирована кодами изделий на боковых поверхностях корпуса. По маркировке подбираются комплектующие для конкретных моделей труб (обозначения должны совпадать). Класс труб, марка полипропилена и посадочный диаметр указаны на боковой поверхности или на корпусе.
В специализированных магазинах можно приобрести готовые комплекты для монтажа отопительной или водопроводной системы, в которые входят трубы и доборные элементы. Но в ряде случаев необходимые части приобретаются отдельно, поэтому необходимо овладеть базовыми знаниями об устройстве комплектующих, конструктивных и функциональных отличиях.
Стыковочные элементы
Для соединения труб ПП используются муфты прямой или угловой формы с поворотом на 90 и 45 градусов. Детали могут быть выполнены из полипропилена или иметь комбинированную структуру: полипропиленовый корпус и металлические вставки с резьбой. Трубы разного диаметра соединяются сложными фитингами. Переходы с полипропиленовых участков на стальные сгоны и металлические накидные гайки также требуют комплектующих с разными способами крепления, внутренними или наружными резьбами.
Сервисные фитинги
К группе сервисных комплектующих относятся компенсаторы, обводы, переходные бурты и заглушки. Обводы используются на финишном этапе монтажа на участках с пересечением нескольких труб в одной плоскости. Компенсаторы имеют форму трубчатого кольца и компенсируют тепловое расширение ПП. Переходные бурты обеспечивают переход с трубы на фланцевую стыковку элементов.
Отводы используются в отопительных и водопроводных системах сложной структуры, позволяют подключить к основной магистрали несколько потребительских устройств, организовать разводку труб, подключить вертикальные стояки. Тройники из полипропилена позволяют устроить ответвление на входной и выходной линии под углом 90 градусов. У редукционных фитингов расположение трех отверстий предусмотрено в одной или двух плоскостях. Отводящие элементы оснащаются наружной или внутренней резьбой для удобства соединения контура с металлическими трубами.
Подключение гибких шлангов к бойлерам, сливным бачкам, смесителям выполняется посредством фитингов с резьбовыми штуцерами.
Водорозетки устанавливаются в ванных и душевых кабинах для подключения смесителей.
Запорная арматура
Задвижки и краны – важный элемент трубопроводов. В зависимости от места установки выбирают полнопроходные или переходные краны, рассчитанные на монтаж посредством пайки или резьбы.
Фильтры грубой очистки необходимы для задерживания посторонних включений в состав перемещаемой среды. Установка фильтра увеличивает безаварийный период эксплуатации трубопровода. В продаже можно встретить модели с полипропиленовыми или металлическими пробками. Пластиковые фильтры рассчитаны на магистрали с низкими параметрами давления, до полутора бар.
Крепежи
Для крепления труб на стенах или на полу используются специальные крепежные элементы. В бытовых водопроводах трубы фиксируются клипсами ПП и зажимами «бобр». Монтаж производится при помощи пробок и саморезов. Во избежание обрыва крепежей при нагревании магистрали трубы фиксируются без жесткого защемления, в скользящем положении.
Комплект крепежных клипс располагают по линии прохождения трубы, а зажимы заранее надевают на трубные заготовки.
Особенности выбора комплектующих
При покупке комплектующих следуйте ряду правил:
- Покупайте по возможности продукцию одного производителя.
- Перед походом в магазин составьте схему разводки и отметьте на ней все необходимые детали.
- Составьте список с указанием посадочных размеров каждой детали.
- Обращайте внимание на толщину стенок корпуса комплектующей детали: она должна быть больше, чем у трубы.
- При выборе тройников, переходных элементов, соединительных муфт отдавайте предпочтение латунным изделиям.
- Перед покупкой изучите отзывы пользователей о комплектующих разных производителей, ознакомьтесь с каталогами продукции.
При серьезном и ответственном подходе к выбору комплектующих вы сможете избежать лишних трат и купить качественные, долговечные и надежные изделия.
