Фитинги для полипропиленовых труб: виды, назначение и правила монтажа
Один перегретый при пайке фитинг — и через полгода стык начинает «потеть», а ещё через сезон соседи снизу приходят с актом о затоплении. В разводке из полипропилена за протечки отвечают именно соединения, а не сами трубы: стенка PPR-трубы переживает дом, а вот неправильно сваренная муфта или дешёвый угольник на горячей воде — нет.
В петербургских домах с центральным горячим водоснабжением температура в подающем трубопроводе держится на уровне +60…+75 °C, а при отдельных режимах теплосети кратковременно поднимается выше. Поэтому подбор фитинга по классу давления и аккуратная сварка здесь не формальность, а условие, при котором система отработает заявленные 25–50 лет.
Ниже разберём, какие бывают фитинги, для чего нужен каждый тип, как читать маркировку и как варить полипропилен так, чтобы стык получился монолитным.
Что такое полипропиленовый фитинг и почему соединение прочнее трубы
Фитинг — это соединительная деталь, которая стыкует трубы между собой, меняет направление потока, создаёт ответвления или переходит на резьбу. В отличие от металла, полипропилен не соединяют резьбой или обжимом по всей системе: основной способ — полифузионная (диффузионная, раструбная) сварка.
При нагреве до +260 °C наружная поверхность трубы и внутренняя поверхность раструба фитинга оплавляются. Когда детали соединяют, расплавленные слои перемешиваются на молекулярном уровне и после остывания превращаются в единое целое. Шов получается прочнее самой трубы — разрушение при опрессовке почти всегда идёт не по стыку, а по телу трубы. Требования к материалу и монтажу описаны в ГОСТ 32415-2013 и СП 40-101-96 «Проектирование и монтаж трубопроводов из полипропилена "Рандом сополимер"».
Большинство фитингов и труб для водоснабжения и отопления делают из PP-R (random-сополимер пропилена и этилена, маркировка PPR или PP-R) — он держит температуру и давление лучше гомополимера PP-H и блок-сополимера PP-B.
Маркировка и классы давления: PN10, PN16, PN20, PN25
Класс PN на трубе и фитинге показывает номинальное давление, которое деталь держит при +20 °C в течение расчётного срока службы. Чем выше рабочая температура, тем сильнее снижается допустимое давление, поэтому для горячей воды и отопления берут более «толстостенные» классы.
| Класс | Рабочее давление | Макс. температура | Где применяют |
|---|---|---|---|
| PN10 | до 10 бар | до +45 °C | Холодное водоснабжение, низкотемпературный тёплый пол |
| PN16 | до 16 бар | до +60 °C | Холодная вода, реже — горячая при невысоких параметрах |
| PN20 | до 20 бар | до +80 °C (кратковременно +95 °C) | Универсальный: ХВС и ГВС в квартире |
| PN25 | до 25 бар | до +95 °C | Горячее водоснабжение и отопление; только армированные |
Для холодной воды в квартире достаточно PN10 или PN20. Для горячей воды и отопления в петербургских домах берут только армированный PN25 — и вот почему.
Армирование: алюминий или стекловолокно
Главная проблема полипропилена — высокое линейное температурное расширение. Неармированная PPR-труба удлиняется примерно на 0,15 мм на каждый метр при нагреве на 1 °C. На отрезке стояка ГВС длиной 3 метра при перепаде в 50 °C это даёт около 22 мм удлинения — труба буквально выгибается «змейкой» и тянет стыки. Армирующий слой снижает расширение в 3–5 раз.
- Алюминиевая фольга. Слой алюминия (сплошной или перфорированный) уменьшает удлинение примерно до 0,03 мм/(м·°C). Перед сваркой такую трубу нужно зачищать торцевателем (шейвером), снимая верхний слой полипропилена вместе с алюминием в зоне раструба — иначе фольга окажется в шве и со временем расслоится.
- Стекловолокно. Композитный средний слой со стекловолокном даёт расширение около 0,035–0,05 мм/(м·°C) и при этом не требует зачистки: труба сваривается как обычная. Это снижает риск ошибки монтажника, поэтому стекловолокно сегодня выбирают чаще.

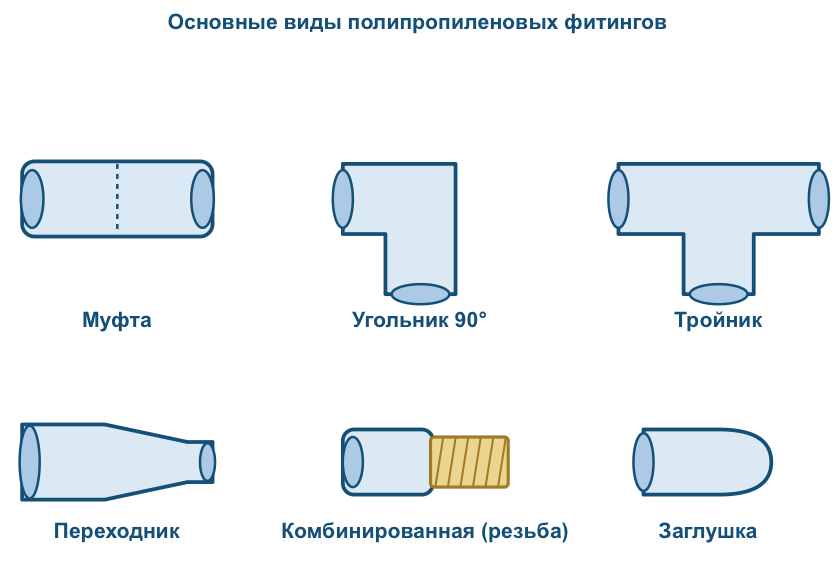

Виды фитингов по назначению
Ассортимент полипропиленовых фитингов условно делится на несколько функциональных групп.
Соединительные
- Муфта прямая — соединяет два отрезка трубы одного диаметра по прямой.
- Муфта переходная (редукционная) — стыкует трубы разных диаметров, например при переходе со стояка d32 на квартирную разводку d20–25.
- Заглушка — герметично закрывает конец трубы (тупиковый участок, технологическая пробка).
Поворотные
- Угольник (отвод) 90° — поворот под прямым углом, самый частый поворотный элемент в разводке санузла.
- Угольник 45° — плавный поворот, снижает гидравлическое сопротивление на длинных линиях.
Разветвляющие
- Тройник — создаёт одно ответвление от магистрали (например, отвод на смеситель). Бывает равнопроходным и с уменьшенным отводом.
- Крестовина — два ответвления в одной точке, применяется в коллекторных узлах.
Комбинированные с металлической резьбой
Самая ответственная группа. Один конец таких фитингов — полипропиленовый раструб под сварку, второй — латунная вставка с резьбой. Через них систему подключают к приборам, счётчикам, смесителям, радиаторам и стальным стоякам.
- МРН — муфта с наружной резьбой;
- МРВ — муфта с внутренней резьбой;
- угольники и тройники с резьбой — для подключения настенных смесителей и приборов.
Качество здесь определяет именно латунь: дешёвые вставки из силумина трескаются при затяжке. Резьбовые соединения уплотняют льном с пастой или ФУМ-лентой.
Разъёмные соединения и арматура
- «Американка» (разъёмное соединение с накидной гайкой) — позволяет разобрать узел без резки трубы. Ставят перед счётчиками, фильтрами, водонагревателями и в местах планового обслуживания.
- Шаровой кран — запорная арматура, вваривается прямо в линию.
- Обвод (компенсационная петля) — пересечение двух труб в одной плоскости без врезки.
- Компенсатор — П- или Г-образный участок, гасящий температурное удлинение на длинных линиях ГВС и отопления.
| Группа фитингов | Основные детали | Назначение |
|---|---|---|
| Соединительные | Муфта, переходник, заглушка | Стыковка труб, переход диаметров |
| Поворотные | Угольник 90°, угольник 45° | Изменение направления |
| Разветвляющие | Тройник, крестовина | Ответвления и коллекторы |
| Комбинированные | МРН, МРВ, угольник с резьбой | Переход на резьбу, подключение приборов |
| Разъёмные и арматура | «Американка», кран, компенсатор | Обслуживаемые узлы, запор, компенсация |

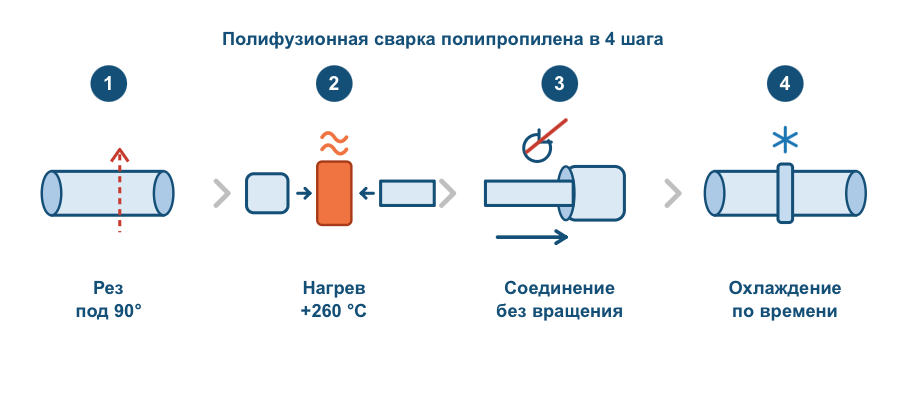

Правила монтажа: полифузионная сварка пошагово
Для сварки нужен паяльник (сварочный аппарат) с комплектом насадок под каждый диаметр, торцеватель для армированных алюминием труб, труборез или ножницы и обезжириватель. Рабочая температура аппарата — +260 °C.
- Разметка и рез. Отрезают трубу строго перпендикулярно труборезом или ножницами. Косой рез уменьшает площадь сварки.
- Подготовка. Алюминиевую армированную трубу зачищают торцевателем на глубину раструба. Со стекловолоконной зачистка не нужна. Торцы и раструб обезжиривают и насухо протирают.
- Разметка глубины. На трубе маркером отмечают глубину входа в раструб, чтобы не вдвинуть её до упора и не перекрыть проход наплывом.
- Нагрев. Трубу и фитинг одновременно надевают на разогретые насадки и выдерживают строго по таблице — без проворачивания.
- Соединение. Детали снимают с насадок и без вращения, по прямой, вставляют друг в друга до метки. Корректировать положение можно только в первые секунды фиксации.
- Охлаждение. Стык выдерживают неподвижно до полного остывания. Подавать давление и нагрузку до этого нельзя.
Время операций зависит от диаметра. Ориентируйтесь на таблицу (значения усреднённые, точные параметры указывает производитель труб).
| Диаметр, мм | Глубина сварки, мм | Нагрев, с | Фиксация, с | Охлаждение, мин |
|---|---|---|---|---|
| 20 | 14 | 5 | 4 | 2 |
| 25 | 16 | 7 | 4 | 2 |
| 32 | 16 | 8 | 6 | 4 |
| 40 | 18 | 12 | 6 | 4 |
| 50 | 20 | 18 | 6 | 4 |
| 63 | 24 | 24 | 8 | 6 |
| 75 | 26 | 30 | 8 | 8 |
На морозе и в неотапливаемом помещении полипропилен варить нельзя: при температуре ниже +5 °C время нагрева увеличивают, а ниже 0 °C сварку откладывают — материал становится хрупким и шов не схватывается. Это особенно актуально для монтажа на дачах и в строящихся объектах Ленинградской области в холодный сезон.
Горизонтальные линии крепят хомутами с шагом примерно 0,7–1 м для диаметров 20–32 мм; на горячей воде шаг уменьшают, а на длинных участках обязательно предусматривают компенсаторы. Скользящие опоры дают трубе свободно удлиняться, не разрушая стыки.
Частые ошибки при монтаже
- Перегрев. Передержали на насадке — расплав затекает внутрь и сужает или полностью перекрывает проход. Снаружи стык выглядит нормально, а напор падает.
- Недогрев. Сняли раньше времени — слои не сплавились, шов «холодный» и течёт под давлением.
- Проворачивание при соединении. Вращение трубы в раструбе срывает наплыв и образует пустоты. Соединять нужно строго по прямой.
- Не зачистили алюминий. Фольга армированной трубы осталась в зоне сварки — со временем стык расслаивается и подтекает.
- Не учли расширение. Жёстко закрепили длинную линию ГВС без компенсатора — труба выгибается и рвёт крепления или стыки.
- Класс ниже нужного. Поставили PN10 или неармированный PN20 на отопление — деталь не держит температуру и быстро деформируется.
- Грязный или влажный торец. Пыль, влага и стружка в зоне сварки нарушают сплавление.
В каталоге «Политэк» представлены полипропиленовые трубы и фитинги PN10–PN25, армированные алюминием и стекловолокном, а также комбинированные детали с латунной резьбой и запорная арматура для систем водоснабжения и отопления. Менеджеры помогают подобрать класс давления и комплектацию под конкретный объект в Санкт-Петербурге и Ленинградской области.
Часто задаваемые вопросы
Какие фитинги нужны для горячей воды и отопления?
Только армированные класса PN25. Они держат температуру до +95 °C и давление до 25 бар, а армирующий слой снижает температурное расширение в 3–5 раз. Неармированный полипропилен и классы PN10–PN16 для горячих линий не подходят.
Чем отличается армирование алюминием от стекловолокна?
Алюминиевая фольга чуть сильнее снижает расширение, но требует зачистки торцевателем перед каждой сваркой. Стекловолокно сваривается без зачистки, что снижает риск ошибки монтажника, поэтому в большинстве случаев его выбирать удобнее. По прочности и сроку службы оба варианта сопоставимы.
При какой температуре варить полипропилен?
Стандартная температура паяльника — +260 °C. Время нагрева и фиксации зависит от диаметра: например, для трубы d20 это 5 секунд нагрева и 4 секунды фиксации, для d32 — 8 и 6 секунд. Точные значения указывает производитель труб.
Можно ли соединять полипропилен без сварки?
Постоянные соединения делают только сваркой. Без неё обходятся в разъёмных узлах — через «американку» и резьбовые комбинированные фитинги с латунной вставкой. Их ставят там, где нужен демонтаж: перед счётчиками, фильтрами и водонагревателями.
Нужно ли зачищать армированную трубу перед пайкой?
Зависит от типа армирования. Трубу с алюминиевой фольгой обязательно зачищают торцевателем на глубину раструба, иначе фольга останется в шве и стык расслоится. Трубу со стекловолокном зачищать не нужно — она варится как обычная.
Почему после пайки упал напор воды?
Чаще всего причина — перегрев при сварке: расплавленный полипропилен затёк внутрь и сузил проход. Снаружи стык выглядит исправным, а сечение перекрыто наплывом. Такой фитинг нужно вырезать и переварить, строго соблюдая время нагрева по таблице.
Как часто крепить полипропиленовую трубу к стене?
Для холодной воды диаметром 20–32 мм хомуты ставят с шагом около 0,7–1 м. На горячей воде шаг уменьшают, а на длинных линиях добавляют компенсаторы и скользящие опоры, чтобы труба могла удлиняться при нагреве без нагрузки на стыки.
Какой срок службы у полипропиленовых соединений?
При правильном подборе класса давления и аккуратной сварке система служит 25–50 лет. Решающий фактор — не сама труба, а качество стыков и соответствие класса PN рабочей температуре и давлению.
