Фильтрационный колодец: устройство, размеры и монтаж для дренажа
В Ленинградской области воде с участка часто просто некуда деться. Преобладают суглинки и глины, грунтовые воды стоят высоко, а осадков выпадает порядка 660 мм в год при слабом испарении. Когда рядом нет придорожной канавы, ливневой сети или водоёма, собранную дренажём воду приходится сбрасывать прямо в грунт. Именно для этого и нужен фильтрационный колодец — конечная точка дренажной системы, которая отдаёт воду в нижележащие водопроницаемые слои.
Разберём, как устроен такой колодец, на каких грунтах он работает, какие нужны размеры, как его смонтировать и каких ошибок избежать. Все рекомендации даны с привязкой к условиям Санкт-Петербурга и Ленобласти и со ссылками на действующие нормативы (СП 32.13330, СП 104.13330, СНиП 2.04.03-85).
Что такое фильтрационный колодец и как он работает
Фильтрационный (поглотительный) колодец — это подземная ёмкость без герметичного дна. Дренажная вода поступает в него по трубе, проходит через слой щебня или гравия и впитывается в грунт под колодцем и вокруг него. По сути это «обратная скважина»: вместо подъёма воды наверх она уходит вниз, в проницаемый пласт.
Важно не путать его с другими элементами системы:
- Смотровой (ревизионный) колодец — для контроля и прочистки трубопровода, дно глухое.
- Накопительный (коллекторный) колодец — собирает воду для последующей откачки насосом.
- Фильтрационный колодец — рассеивает воду в грунт без откачки и без отвода дальше.
Ключевое условие работы: под колодцем должен залегать водопроницаемый грунт (песок, супесь), а уровень грунтовых вод (УГВ) — находиться ниже зоны впитывания минимум на 1 м. Если под участком плотная глина или вода стоит высоко, колодец быстро переполнится и перестанет принимать сток.

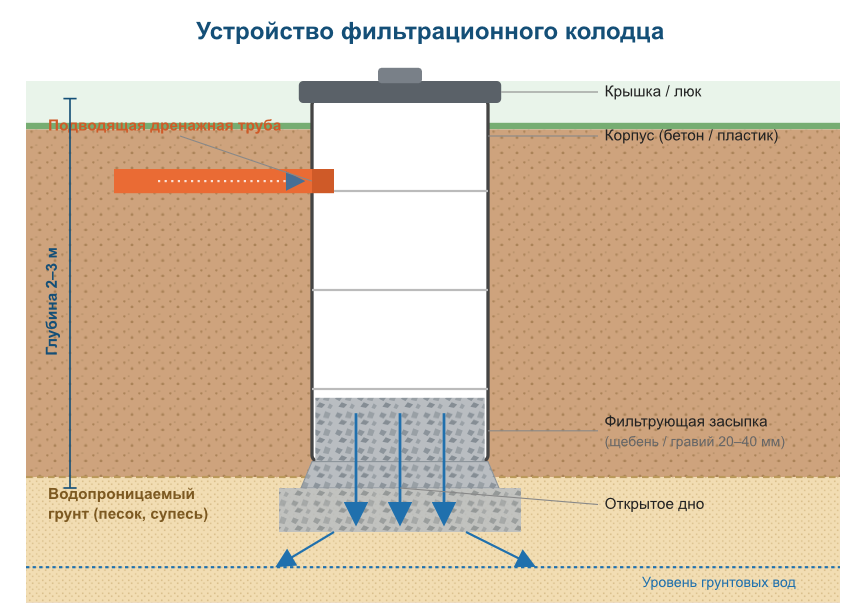

Устройство фильтрационного колодца
Конструкция простая и состоит из нескольких обязательных элементов.
Корпус
Стенки удерживают грунт от обрушения и формируют объём колодца. Используют пластиковые шахты диаметром 600–1500 мм, бетонные кольца (КС-7 Ø700, КС-10 Ø1000, КС-15 Ø1500) или, реже, кирпичную кладку. В нижней части стенок часто делают перфорацию, чтобы вода уходила и через боковые поверхности, а не только через дно.
Фильтрующая засыпка
Это рабочий элемент колодца. На дно и в нижнюю часть шахты засыпают щебень или гравий фракции 20–40 мм слоем 0,3–1 м; иногда снизу кладут более крупный камень, а сверху мелкую фракцию или промытый песок. Засыпка задерживает взвесь и распределяет поток, не давая грунту заплывать. Между засыпкой и окружающим грунтом полезно проложить геотекстиль — он защищает от заиливания, но его нельзя укладывать на саму поверхность впитывания, иначе она перестанет работать.
Подводящая труба, крышка и вентиляция
Дренажную воду подводят сплошной (неперфорированной) трубой Ø110–160 мм с уклоном в сторону колодца. Сверху колодец закрывают герметичной крышкой или люком — для ревизии и безопасности. Вентиляционный стояк выводят выше уровня снега: он улучшает воздухообмен и впитывание.
Когда фильтрационный колодец подходит, а когда — нет
Эффективность колодца определяется не его размером, а способностью грунта принимать воду. Ориентировочные нагрузки на 1 м² поверхности фильтрации по СНиП 2.04.03-85:
| Тип грунта под колодцем | Пригодность | Ориентировочная нагрузка |
|---|---|---|
| Песок крупный и средний | Отличная | до 80 л/сут на 1 м² |
| Песок мелкий, супесь | Хорошая | до 40 л/сут на 1 м² |
| Суглинок | Слабая | впитывание минимальное |
| Глина | Непригодна | вода практически не уходит |
Для значительной части участков в Ленобласти, где сверху лежат суглинки и глины, чистый фильтрационный колодец работает плохо. Здесь есть два пути: либо «дотянуться» колодцем до песчаного слоя, если он залегает не слишком глубоко, либо выбрать другое решение — выпуск в придорожную канаву или водоём, поля фильтрации, дренажные тоннели большой площади или накопительную ёмкость с откачкой. Перед монтажом стоит сделать пробное шурфление или геологию: это дешевле, чем переделывать систему.
Размеры фильтрационного колодца
Габариты подбирают под объём стока и тип грунта. Базовые ориентиры:
- Диаметр. Для частного дома обычно 0,9–1,5 м: чем больше площадь дна и стенок, тем выше пропускная способность.
- Глубина. Дно колодца опускают ниже глубины промерзания (для Санкт-Петербурга и Ленобласти это около 1,2 м для суглинков и до 1,6 м для песков) и одновременно выше УГВ. На практике это 2–3 м.
- Высота засыпки. 0,3–1 м в зависимости от объёма воды и фракции материала.
Площадь фильтрации рассчитывают так: суточный приток (л/сут) делят на допустимую нагрузку грунта (л/сут на м²). Например, при притоке 400 л/сут и песчаном основании (80 л/сут на м²) нужно около 5 м² поверхности впитывания. Эту площадь набирают за счёт дна и боковых перфорированных стенок; если её не хватает, ставят колодец большего диаметра или дополнительный.
Материалы корпуса: пластик, бетон или кирпич
| Материал | Плюсы | Минусы |
|---|---|---|
| Пластик (ПНД/ПП) | Лёгкий, монтаж за день, герметичные стыки, не корродирует, готовая перфорация | Требует обсыпки и фиксации от всплытия при высоком УГВ |
| Бетонные кольца | Прочные, дешёвый материал, проверенная конструкция | Тяжёлые — нужна спецтехника, стыки требуют герметизации |
| Кирпичная кладка | Доступные материалы | Трудоёмко, медленно, ниже долговечность во влажном грунте |
Для большинства частных участков в регионе оптимален пластиковый колодец: монтаж быстрый, а при высокой воде в грунте важна именно герметичность верхней части и устойчивость конструкции.
Монтаж фильтрационного колодца: пошагово
Сначала определите место. Колодец ставят в самой низкой точке участка и выдерживают санитарные расстояния.
- Разметьте котлован и выкопайте его на 30–50 см шире диаметра колодца, чтобы осталось место для обсыпки.
- Дойдите до водопроницаемого слоя. Дно не трамбуйте плотно — оно должно впитывать воду.
- На дно уложите фильтрующую засыпку: крупный щебень снизу, фракцию 20–40 мм сверху, слоем 0,3–1 м.
- Установите корпус. Пластиковую шахту выровняйте по вертикали; бетонные кольца смонтируйте краном и загерметизируйте стыки.
- Заведите подводящую трубу с уклоном не менее 2 см на метр. Стык трубы со стенкой уплотните.
- Сделайте боковую обсыпку колодца щебнем или гравием — это увеличивает поверхность впитывания и не даёт грунту заплывать. При высоком УГВ закрепите пластиковый корпус от всплытия (анкерная плита или бетонный пригруз).
- Установите крышку/люк и при необходимости вентиляционный стояк. Обратную засыпку верхней части уплотните послойно.
Частые ошибки при монтаже
- Колодец в глине. Самая распространённая ошибка в регионе: воде некуда уходить, и колодец превращается в накопитель. Сначала проверяйте грунт.
- Дно ниже УГВ. Если грунтовая вода стоит выше дна, впитывания не будет — наоборот, вода будет заходить в колодец.
- Геотекстиль на поверхности впитывания. Обёрнутое со всех сторон дно быстро заиливается. Геотекстиль ставят на границе засыпки и грунта, но не перекрывают им зону фильтрации.
- Недостаточная площадь. Колодец рассчитан без учёта суточного притока — в дожди он переполняется.
- Перфорированная подводящая труба. На участке между дренажём и колодцем труба должна быть сплошной, иначе вода уйдёт по дороге и подтопит грунт.
- Нет пригруза у пластика. Пустой колодец при высокой воде всплывает и деформируется.
Где взять элементы для дренажа
Пластиковые и бетонные колодцы, перфорированные и сплошные дренажные трубы, щебень фракции 20–40 мм, геотекстиль и фитинги можно подобрать в одном месте — это упрощает стыковку диаметров и расчёт. Компания «Политэк» поставляет трубы, фитинги и дренажные системы для объектов в Санкт-Петербурге и Ленинградской области и помогает подобрать комплект под конкретный грунт и объём стока.
Частые вопросы
Можно ли сделать фильтрационный колодец в глине?
На чистой глине — нет: вода не впитывается и колодец переполняется. Вариант есть, только если ниже глины залегает песок или супесь и колодец можно до них довести. Иначе выбирают выпуск в канаву, поля фильтрации или накопитель с откачкой.

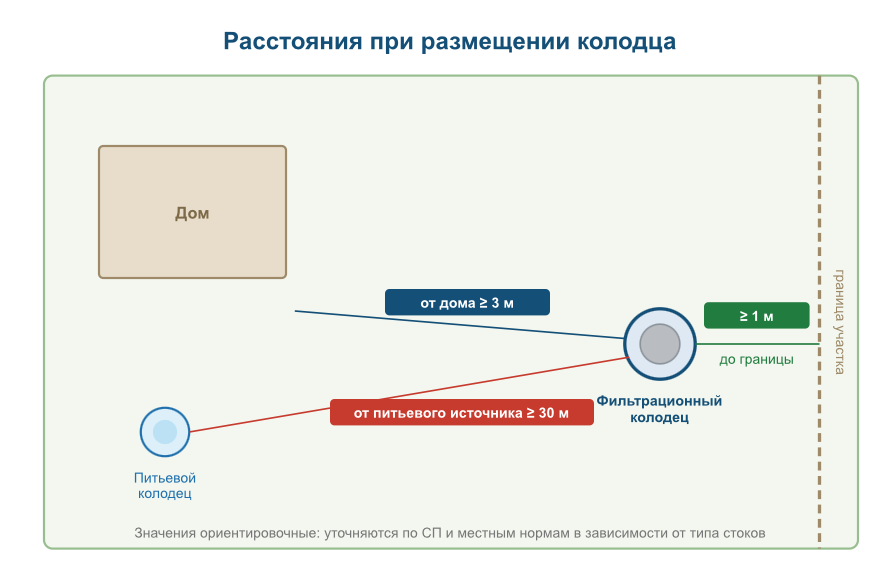

На каком расстоянии размещать колодец?
Ориентировочно: не ближе 3 м от фундамента дома, от 1 м до границы участка и не менее 30 м от питьевого колодца или скважины. Для стоков из септика санитарные разрывы больше — точные значения уточняются по СП 32.13330 и местным нормам в зависимости от типа воды.
Какой глубины должен быть фильтрационный колодец?
Обычно 2–3 м. Дно опускают ниже глубины промерзания (в регионе около 1,2–1,6 м), но обязательно выше уровня грунтовых вод минимум на метр. Если песчаный слой залегает глубоко, глубину увеличивают.
Какую засыпку использовать?
Чистый промытый щебень или гравий фракции 20–40 мм, слоем 0,3–1 м. Снизу можно положить более крупный камень, сверху — мелкую фракцию. Строительный мусор и грунт с глиной не подходят: они заиливают засыпку.
Чем фильтрационный колодец отличается от дренажного?
Дренажным часто называют любой колодец в системе. Принципиально важно дно: у смотрового и накопительного оно глухое, у фильтрационного — открытое или перфорированное, чтобы отдавать воду в грунт. Только фильтрационный рассеивает сток без откачки.
Нужен ли геотекстиль?
Да, но правильно. Им оборачивают обсыпку по границе с грунтом, чтобы мелкие частицы не заиливали засыпку. Перекрывать геотекстилем саму поверхность впитывания нельзя — она перестанет работать.
Заиливается ли колодец и как часто его обслуживать?
Со временем засыпка и поверхность впитывания заиливаются, особенно если в воде много взвеси. Раз в 1–2 года колодец осматривают через люк, при необходимости промывают или меняют верхний слой щебня. Установка пескоуловителя перед колодцем заметно продлевает срок службы.
Что делать, если вода в колодце стоит и не уходит?
Сначала проверьте грунт и УГВ — чаще всего причина в них. Если грунт проницаемый, поможет очистка засыпки от ила или увеличение площади фильтрации (больший колодец, второй колодец, боковая щебёночная обсыпка). На глине поможет только смена схемы водоотвода.
