Гофрированные трубы для канализации: SN4, SN8, размеры и монтаж

Прокладка наружной канализации на загородном участке — задача, где ошибка в выборе трубы обходится дорого. Трубу не видно: она лежит в земле на глубине 1–3 м, и любой ремонт означает вскрытие траншеи, разрушенные дорожки и пересаженные кусты. Поэтому характеристики материала нужно подбирать до начала земляных работ, а не после.

Гофрированные двухслойные трубы — основной выбор для подземной безнапорной канализации в частном и коммерческом строительстве. Гофрированная наружная стенка обеспечивает жёсткость без увеличения массы, а гладкая внутренняя — высокую пропускную способность без заиливания. В этой статье разберём, чем отличаются классы жёсткости SN4 и SN8, как выбрать диаметр и правильно смонтировать трубопровод.

Что такое гофрированная труба и как она устроена

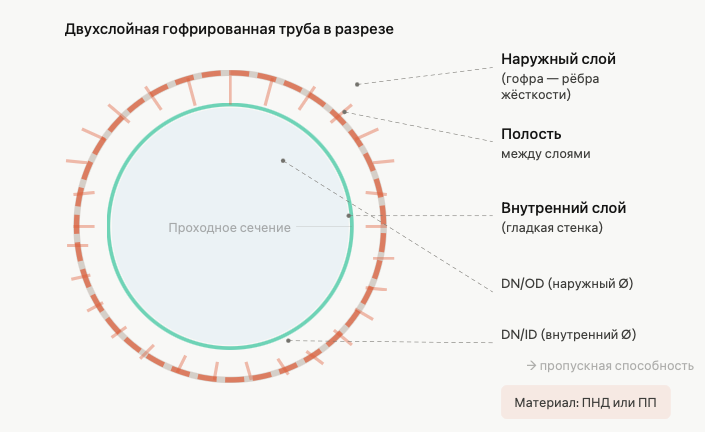

Гофрированная канализационная труба — это двухслойное изделие, изготовленное методом соэкструзии. Наружный слой имеет волнообразный (гофрированный) профиль, который работает как система рёбер жёсткости. Внутренний слой — гладкий, что минимизирует гидравлическое сопротивление и не позволяет твёрдым частицам задерживаться на стенках.

Между рёбрами гофры образуются полости, за счёт которых труба сохраняет высокую прочность при относительно малом весе. Именно это отличает гофрированные трубы от гладкостенных: при одинаковой кольцевой жёсткости гофрированная труба весит в 2–3 раза меньше.

Материалы изготовления

Полиэтилен низкого давления (ПНД, PE). Наиболее распространённый материал. Устойчив к низким температурам (до −60 °C), химически инертен, не подвержен коррозии. Рабочая температура стоков — до +60 °C. Трубы из ПНД выпускаются в классах жёсткости SN4, SN6, SN8. Цвет — чёрный снаружи, белый или синий внутри.

Полипропилен (ПП, PP-b). Жёстче и прочнее полиэтилена, выдерживает постоянную температуру стоков до +70 °C и кратковременный нагрев до +95 °C. Выпускается в классах SN8, SN10, SN12, SN16. Цвет — рыже-коричневый снаружи, светло-серый или белый внутри. Оптимален для канализации с горячими стоками (бани, прачечные, пищевые производства).

Поливинилхлорид (НПВХ, PVC-U). Гладкостенные трубы оранжевого цвета. Применяются в тех же системах, но выпускаются, как правило, в классах SN4 и SN8. Менее устойчивы к ударным нагрузкам при отрицательных температурах, чем ПНД и ПП.

Кольцевая жёсткость: SN4, SN8 и другие классы

Кольцевая жёсткость (SN — Stiffness Nominal) — главный параметр, определяющий, какую внешнюю нагрузку выдержит труба без критической деформации. Измеряется в кН/м² и всегда кратна степени двойки: SN2, SN4, SN8, SN16.

SN4 (4 кН/м²) — труба выдерживает нагрузку грунта на глубине до 4–6 м при условии, что по поверхности не проезжает транспорт тяжелее легкового автомобиля. Это «бытовой» класс для прокладки канализации под газоном, пешеходными дорожками, внутри дворовой территории без транспортной нагрузки.

SN8 (8 кН/м²) — выдерживает проезд грузового транспорта и укладку на глубину до 8–10 м. Обязательный выбор, если трубопровод проходит под подъездной дорогой, парковкой, проезжей частью или территорией, где работает строительная техника. На практике SN8 — самый востребованный класс для загородного строительства в Ленинградской области, где грунты часто пучинистые и создают повышенное боковое давление.

SN16 (16 кН/м²) — трубы повышенной жёсткости для глубокой укладки (до 15 м), магистральных коллекторов и промышленных объектов. В частном строительстве применяются редко.

SN4 или SN8: как выбрать

Разница в стоимости между SN4 и SN8 составляет 15–30% при одинаковом диаметре. При этом земляные работы — траншея, песчаная подушка, обратная засыпка — обходятся значительно дороже самой трубы. Экономия на классе жёсткости, обернувшаяся аварийным вскрытием через 2–3 года, перекрывает разницу в цене многократно.

Размеры гофрированных канализационных труб

Гофрированные трубы маркируются двумя диаметрами: наружный (DN/OD) и внутренний (DN/ID). Внутренний диаметр определяет пропускную способность, наружный — требования к траншее. Стандартная длина отрезков — 6 м (без учёта раструба длиной 150–250 мм).

Типоразмеры для частного строительства

Для частного дома с 3–5 точками водоотведения (кухня, ванная, туалет, стиральная машина) стандартный выбор — труба 160 мм от дома до септика и 110 мм для подключения отдельных стоков. Если дом большой (2+ санузла) или линия длинная (более 15 м), диаметр увеличивают до 200 мм.

Крупные диаметры

Трубы диаметром 630–1200 мм используются для коммунальных коллекторов, водопропускных сооружений под дорогами и промышленных объектов. Вес одного 6-метрового отрезка трубы 1000/851 мм достигает 150–180 кг — для монтажа уже необходима подъёмная техника.

Соединение гофрированных труб

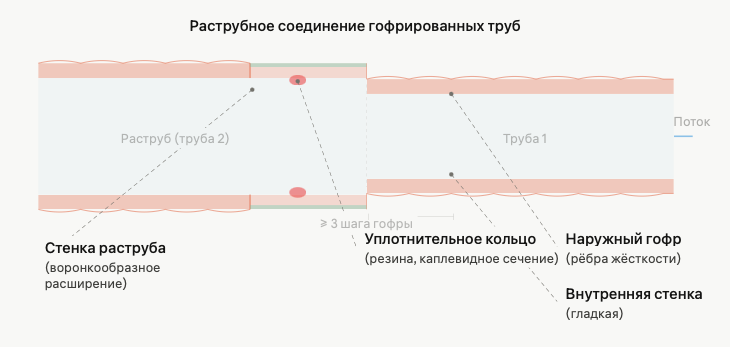

Основной способ соединения — раструбный. На одном конце каждой трубы уже сформировано воронкообразное расширение (раструб), в которое вставляется гладкий конец следующей трубы. Герметичность обеспечивает уплотнительное резиновое кольцо каплевидного сечения, установленное в пазу раструба.

Порядок соединения

1. Проверка. Осмотрите торцы труб и раструб на предмет трещин, сколов и загрязнений. Убедитесь, что уплотнительное кольцо цело и установлено в паз.

2. Очистка и смазка. Протрите внутреннюю поверхность раструба и наружную поверхность вставляемого конца. Нанесите силиконовую смазку (или концентрированный мыльный раствор) на уплотнительное кольцо и гладкий конец трубы.

3. Вставка. Введите гладкий конец в раструб равномерно, без рывков и ударов, до упора — на глубину не менее трёх шагов гофрированного профиля. Это обеспечивает соосность и надёжную фиксацию. Для труб диаметром 250 мм и более может понадобиться рычаг или ковш экскаватора.

4. Проверка. Убедитесь, что труба вошла в раструб ровно, без перекосов. Проверьте, что уплотнительное кольцо не сместилось и не выдавилось наружу.

Монтаж рекомендуется проводить при температуре выше +15 °C. При работе в мороз резиновые кольца теряют эластичность — их нужно предварительно разогреть в горячей воде (до +75 °C) на несколько минут.

Альтернативные способы соединения

Муфтовое. Для стыковки труб без раструба или при ремонте повреждённого участка используют соединительные муфты. Муфта надевается на оба конца с уплотнительными кольцами.

Сварное (электромуфтовое). Для трубопроводов с повышенными требованиями к герметичности — напорных систем, магистралей. Специальная муфта с нагревательными спиралями расплавляет полимер и создаёт монолитное соединение.

Фланцевое. Для стыковки пластиковых труб с бетонными, чугунными или стальными участками используют переходные фланцы.

Монтаж гофрированных труб: пошаговая инструкция

Шаг 1. Разработка траншеи

Глубина траншеи определяется глубиной промерзания грунта (для Санкт-Петербурга и Ленобласти — 1,2–1,5 м) плюс 10–15 см на песчаную подушку. Минимальная глубина заложения гофрированных труб — 0,7 м. Ширина траншеи — диаметр трубы плюс 200–300 мм с каждой стороны для обратной засыпки.

Обязательный уклон для самотечной канализации: не менее 2 см на каждый метр длины для труб диаметром 110 мм и не менее 1 см/м для труб 160–200 мм.

Шаг 2. Подготовка основания

Дно траншеи выравнивают и очищают от камней, корней и мёрзлого грунта. Насыпают песчаную подушку толщиной 10–15 см и утрамбовывают. В местах раструбных соединений выкапывают приямки глубиной 3–5 см, чтобы раструб не опирался на песок и труба лежала всем телом на основании.

Шаг 3. Раскладка труб

Трубы раскладывают вдоль бровки траншеи раструбами навстречу уклону — то есть раструб должен смотреть вверх по склону, в сторону дома. Каждую трубу осматривают на предмет повреждений.

Шаг 4. Сборка трубопровода

Трубы соединяют в раструб на дне траншеи, начиная от нижней точки (септика, колодца) вверх к дому. Уплотнительные кольца смазывают силиконом. Контролируют уклон уровнем или нивелиром после каждого соединения.

Шаг 5. Обратная засыпка

Пространство вокруг трубы засыпают песком или мелким гравием (не грунтом!) на высоту 15–20 см выше верхней точки трубы. Засыпку трамбуют вручную, слоями по 10–15 см. Камни и мёрзлые комья грунта не допускаются — они могут повредить стенку при усадке.

Далее траншею засыпают вынутым грунтом до уровня поверхности. Если трубопровод проходит под дорогой, поверх песчаной засыпки укладывают щебёночное основание.

Типичные ошибки при укладке

Укладка без песчаной подушки. Гофрированная труба, уложенная на камни или неровный грунт, испытывает точечные нагрузки. Со временем это приводит к деформации стенки и нарушению уклона.

Обратная засыпка вынутым грунтом вместо песка. Глинистый грунт при промерзании расширяется и сдавливает трубу с боков. Песчаная обойма этого не допускает.

Неверный уклон. При уклоне менее 1 см/м стоки движутся слишком медленно и твёрдые частицы оседают. При уклоне более 3 см/м жидкость стекает быстрее твёрдой фракции — труба тоже заиливается, но по другой причине.

Монтаж в мороз без подготовки колец. Задубевшее уплотнительное кольцо не обеспечивает герметичность. Через год грунтовые воды начинают просачиваться в трубопровод, перегружая септик.

Использование внутренних (серых) труб снаружи. Серые трубы для внутренней разводки рассчитаны на работу в отапливаемом помещении без давления грунта. В земле они деформируются уже в первый сезон.

Частые вопросы

Какой класс жёсткости выбрать для канализации частного дома?

Для большинства задач — SN8. Разница в цене с SN4 составляет 15–30%, но SN8 выдерживает проезд транспорта и сезонные подвижки пучинистого грунта, типичного для Ленинградской области. SN4 оправдана только при укладке под газоном на глубине до 2 м, где транспорт не проезжает.

Чем гофрированная труба лучше гладкой оранжевой?

Гофрированная двухслойная труба при одинаковой кольцевой жёсткости весит в 2–3 раза меньше гладкостенной. Это упрощает монтаж — трубу диаметром 200 мм один человек переносит и укладывает вручную. Кроме того, гофрированная поверхность увеличивает площадь контакта с грунтом, что улучшает распределение нагрузки.

На какую глубину можно закапывать гофрированные трубы?

SN4 — до 4–6 м, SN8 — до 8–10 м, SN16 — до 15 м. Минимальная глубина — 0,7 м (ниже глубины промерзания для вашего региона). Для Санкт-Петербурга и Ленобласти оптимальная глубина — 1,2–1,5 м.

Можно ли укладывать гофрированные трубы зимой?

Да, но при температуре не ниже −20 °C. Уплотнительные кольца необходимо предварительно разогреть в горячей воде. Дно траншеи не должно быть промёрзшим — мёрзлый грунт подтаивает весной и создаёт неравномерный прогиб трубопровода.

Какой уклон нужен для самотечной канализации?

Для трубы диаметром 110 мм — не менее 2 см на метр. Для 160–200 мм — не менее 1 см на метр. Максимальный допустимый уклон — 3 см/м. При большем уклоне жидкость уходит быстрее твёрдых частиц, и труба заиливается.

Сколько прослужит гофрированная труба?

Производители заявляют срок службы 50 лет и более. Полимеры (ПНД, ПП) не подвержены коррозии, не разрушаются от контакта с канализационными стоками и не зарастают отложениями на гладкой внутренней поверхности. Гарантия на большинство изделий — 7–10 лет.

Как обрезать гофрированную трубу в размер?

Рез делается ножовкой с мелким зубом или болгаркой строго перпендикулярно оси трубы, по впадине между двумя рёбрами гофры. После реза край зачищают от заусенцев и, при необходимости, снимают фаску для облегчения входа в раструб.
