Подвал затапливает каждую весну, отмостка проседает, а на газоне после дождя стоят лужи по три дня — знакомая картина для участков с высоким уровнем грунтовых вод. Причина почти всегда одна: нет дренажной системы или она собрана без ключевого элемента — дренажного колодца.

Дренажный колодец — это вертикальная ёмкость, встроенная в систему подземного водоотведения. Через него дренажные трубы соединяются между собой, вода накапливается или фильтруется в грунт, а владелец получает доступ для осмотра и промывки. Без колодцев дренаж превращается в «чёрный ящик»: засор невозможно найти, трубу — промыть, а уровень воды — проконтролировать.

Зачем нужен дренажный колодец в системе водоотведения

Закрытая дренажная система состоит из перфорированных труб, уложенных с уклоном в траншеях вокруг фундамента или по периметру участка. Вода проникает в трубы через отверстия и движется самотёком к точке сброса. Колодец выполняет в этой цепочке сразу несколько функций.

Контроль и обслуживание. Через шахту колодца можно осмотреть состояние труб, промыть их водой под давлением и удалить скопившийся ил. Без точек доступа система заилится за 3–5 лет и перестанет работать.

Соединение участков. В местах поворотов и пересечений трубы сходятся в колодце, где направление потока меняется. Это снижает риск засоров на криволинейных участках.

Сбор и распределение воды. Накопительные колодцы аккумулируют собранную воду для последующей откачки или использования в поливе. Фильтрующие — отводят избыточную влагу в глубокие слои грунта.

Перепад высот. На участках со сложным рельефом перепадные колодцы компенсируют разницу уровней между входящими и выходящими трубами, не допуская размыва соединений.

Нормы СП 32.13330.2018 (актуализированная редакция СНиП 2.04.03-85) требуют устанавливать смотровые колодцы на прямых участках через каждые 50 м, а также на каждом повороте и в местах соединения нескольких веток трубопровода.

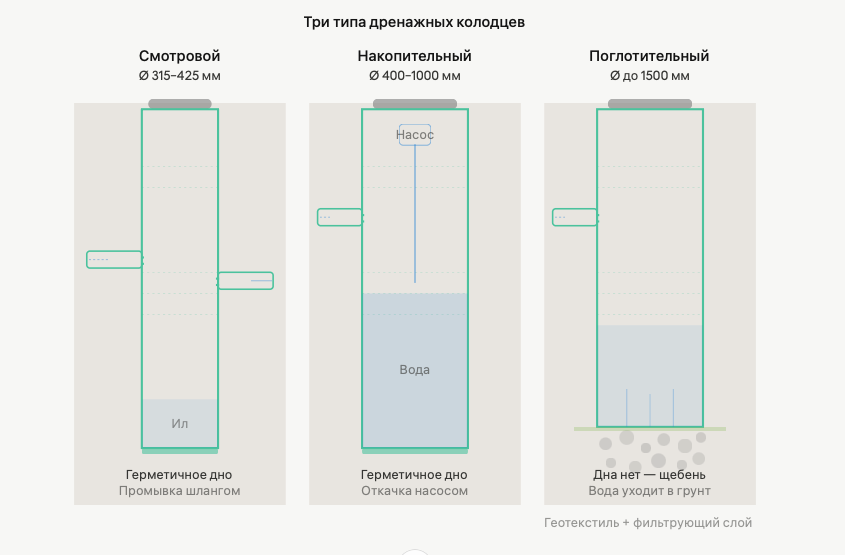

Виды дренажных колодцев по назначению

Каждый тип колодца решает свою задачу. Ошибка в выборе — это либо переплата за ненужный объём, либо неработающий дренаж.

Смотровой (ревизионный) колодец

Самый распространённый элемент системы. Его единственная задача — обеспечить доступ к трубам для осмотра и промывки. Устанавливается на прямых участках, в точках поворота и на пересечениях веток.

Конструктивно это вертикальная труба диаметром 315–425 мм с герметичным дном и крышкой-люком. Дно расположено на 30–40 см ниже уровня входящих труб — в этом пространстве (пескоуловителе) оседают ил и песок, которые периодически вымываются струёй воды.

Типовые диаметры для частного дома — 315 и 340 мм. Этого достаточно, чтобы опустить в шахту шланг для промывки. Если система глубокая (более 3 м) и предполагает спуск человека, выбирают колодцы диаметром от 1000 мм.

Водоприемный (накопительный, коллекторный) колодец

Конечная точка дренажной системы. Герметичная ёмкость, куда стекает вся собранная вода. Отсюда она откачивается дренажным насосом в канаву, ливневую канализацию или используется для полива.

Накопительный колодец необходим, если на участке нет естественного водоприёмника (оврага, водоёма, централизованной ливнёвки) и грунт плохо впитывает воду — глина, суглинок.

Объём выбирают по количеству дренируемой воды. Для стандартного участка 10–15 соток в Ленинградской области, где осадков выпадает 600–700 мм в год, обычно достаточно ёмкости на 500–1000 литров. Типовые диаметры — 400–1000 мм, высота — от 1 до 6 м.

Поглотительный (фильтрующий) колодец

Альтернатива накопительному для участков с песчаным или супесчаным грунтом, который хорошо поглощает воду. Принципиальное отличие — у этого колодца нет герметичного дна. Вместо него насыпается фильтрующая подушка из щебня и гравия толщиной 30–40 см, через которую вода уходит в нижние слои грунта.

Поглотительный колодец устанавливается на глубине не менее 2 м. Форма может быть круглой (диаметр до 1,5 м) или прямоугольной (площадь до 6 м²). Стенки колодца оборачивают геотекстилем, чтобы предотвратить заиливание фильтрующего слоя.

Ограничение: суточный объём отводимой воды не должен превышать 1 м³. При большем притоке грунт не успевает впитывать влагу, и колодец переполняется.

Поворотный колодец

Устанавливается в каждом втором месте поворота дренажной трубы. По конструкции идентичен смотровому, но его задача — обеспечить плавное изменение направления потока и предотвратить засор на изгибе. Размеры — от 300 до 1000 мм в диаметре.

На криволинейных участках именно поворотные колодцы дают доступ для промывки трубы в обоих направлениях. При регулярном обслуживании (раз в 2–3 года) это продлевает срок службы всей системы до 50 лет.

Сравнительная таблица видов дренажных колодцев

Размеры дренажных колодцев: как выбрать диаметр и глубину

Размер колодца определяется тремя факторами: диаметром подводимых труб, глубиной залегания дренажной системы и типом обслуживания.

Диаметр

Производители выпускают пластиковые колодцы следующих диаметров: 300, 315, 340, 400, 500, 630, 800, 1000, 1500 и 2000 мм. Выбор зависит от задачи:

300–425 мм — смотровые и поворотные колодцы для частного дома. Через них можно промыть трубу шлангом, но спуск человека невозможен. Подходят для труб диаметром 110–200 мм. Самый популярный вариант — колодец 315 мм с тремя отводами под трубу 110 мм.

500–630 мм — колодцы увеличенного объёма для систем с высокой нагрузкой или для подключения труб диаметром 200–315 мм. Используются в коммерческом строительстве и на больших участках.

800–1000 мм — инспекционные колодцы, в которые может спуститься человек для ручной прочистки. К стенкам крепятся скобы-ступени. Устанавливаются в глубоких системах (от 3 м) и на магистральных линиях.

1500–2000 мм — крупные накопительные и инспекционные ёмкости для промышленного и коммунального дренажа.

Глубина (высота)

Высота пластикового колодца варьируется от 0,5 до 6 м. Для частного дома типична высота 1–3 м. Глубина определяется уровнем залегания дренажных труб: дно колодца должно быть ниже входящей трубы минимум на 40 см (зона пескоуловителя).

Если стандартной длины гофрированной трубы недостаточно, колодец наращивается удлинительными кольцами. Например, к базовой ёмкости высотой 1,5 м можно добавить кольцо 0,5 м и получить общую высоту 2 м.

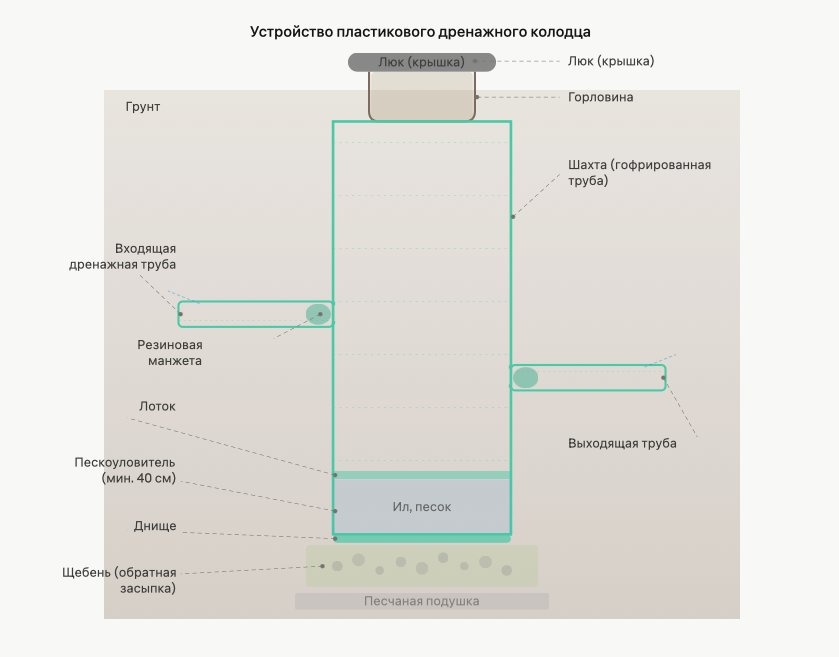

Устройство пластикового дренажного колодца

Пластиковый колодец — это сборная конструкция из нескольких элементов, каждый из которых выполняет свою функцию.

Основные элементы конструкции

Шахта (тело колодца) — вертикальная гофрированная труба, образующая рабочую камеру. Гофрированная наружная поверхность обеспечивает жёсткость и устойчивость к давлению грунта. Внутренняя стенка — гладкая, что предотвращает налипание отложений и упрощает промывку.

Днище — пластиковая заглушка с уплотнительным резиновым кольцом. На дне предусмотрены площадки с патрубками для подключения дренажных труб. Конфигурация патрубков зависит от схемы подключения: прямая (вход-выход), угловая, тройниковая. У поглотительных колодцев дно отсутствует — его заменяет фильтрующий слой.

Крышка (люк) — защищает колодец от попадания мусора, осадков и поверхностных вод. Для пешеходных зон используются пластиковые люки, для проезжей части — чугунные или полимерпесчаные с классом нагрузки А15–D400.

Горловина — переходной элемент между шахтой и люком. Позволяет вывести колодец на уровень поверхности участка, не увеличивая диаметр основной шахты.

Уплотнительные манжеты — резиновые кольца в местах подключения труб. Обеспечивают герметичность соединений при давлении грунтовых вод.

Материалы изготовления

Полиэтилен (ПЭ, ПНД) — наиболее распространённый материал. Устойчив к перепадам температур от −60 °C до +50 °C, инертен к агрессивным средам. Гофрированные трубы из ПНД хорошо выдерживают давление грунта за счёт рёбер жёсткости. Оптимальный выбор для большинства задач в климате Санкт-Петербурга и Ленинградской области.

Полипропилен (ПП) — отличается повышенной жёсткостью и устойчивостью к истиранию. Используется в системах с высокой нагрузкой и при глубоком залегании (более 4 м). Выдерживает кратковременный нагрев до +100 °C.

Поливинилхлорид (ПВХ) — легче и дешевле полиэтилена, но менее стоек к низким температурам. Применяется в мягком климате или при неглубокой закладке.

Пластик или бетон: что выбрать

До недавнего времени дренажные колодцы строили исключительно из железобетонных колец. Пластиковые конструкции появились на российском рынке сравнительно недавно, но уже заняли доминирующую позицию в частном строительстве.

Когда бетон оправдан: большие объёмы (более 3 м³), глубина закладки более 4 м, участки с пучинистыми грунтами, где давление промёрзшей почвы может деформировать пластик.

Когда выбирают пластик: частное строительство, глубина до 3–4 м, самостоятельный монтаж, невозможность подъезда спецтехники, требование полной герметичности.

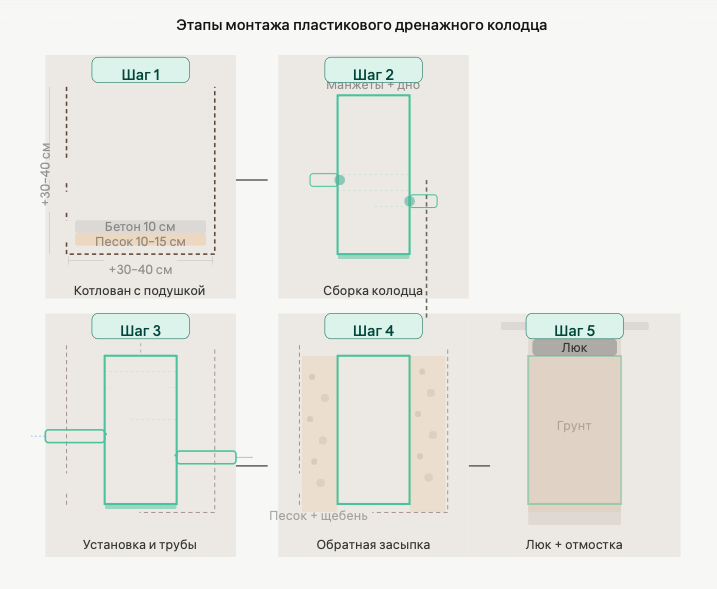

Монтаж пластикового дренажного колодца: пошаговая инструкция

Установка пластикового колодца не требует специальных навыков. Один-два человека справятся за несколько часов, если котлован уже подготовлен.

Шаг 1. Подготовка котлована

Яму выкапывают на 30–40 см глубже и на 30–40 см шире самого колодца. На дно укладывают песчаную подушку толщиной 10–15 см и тщательно утрамбовывают. Для накопительных и смотровых колодцев поверх песка заливают бетонное основание толщиной 10 см (пропорция песок/цемент — 3:1) и дают ему набрать прочность в течение 2 суток.

Для фильтрующих колодцев бетонное основание не нужно — вместо него насыпают щебень фракцией 20–40 мм толщиной 30–40 см.

Шаг 2. Сборка колодца

Гофрированную трубу обрезают по высоте котлована. В стенке шахты коронкой или лобзиком вырезают отверстия под входящие дренажные трубы. В отверстия устанавливают резиновые уплотнительные манжеты. На нижний торец шахты надевают пластиковое дно с уплотнителем.

Если колодец приобретён в сборе — этот шаг не нужен: патрубки и дно уже смонтированы на заводе.

Шаг 3. Установка и подключение

Собранный колодец опускают в котлован и выставляют по уровню. Подключают дренажные трубы к патрубкам, проверяя герметичность каждого соединения. Фильтрующий колодец предварительно оборачивают геотекстилем по бокам.

Шаг 4. Обратная засыпка

Пространство между стенками колодца и котлована засыпают смесью песка и мелкого щебня послойно, с трамбовкой каждые 20–30 см. Это предотвращает смещение конструкции при сезонных подвижках грунта.

Шаг 5. Завершение

Сверху устанавливают горловину (при необходимости) и крышку-люк. Вокруг горловины утрамбовывают грунт и при желании заливают бетонную отмостку для дополнительной фиксации.

Совет для участков с высоким УГВ (актуально для Ленобласти): при уровне грунтовых вод выше 1,5 м пустой пластиковый колодец может «всплыть» как поплавок. Чтобы этого избежать, на бетонное основание котлована монтируют анкерные ленты (стропы), которыми фиксируют корпус колодца к бетону.

Типичные ошибки при устройстве дренажного колодца

Экономия на геотекстиле. Без обёртки фильтрующий слой поглотительного колодца заиливается за 1–2 сезона. Грунтовые частицы забивают щебень, и вода перестаёт уходить.

Неправильная глубина дна. Если дно колодца расположено вровень с трубами, пескоуловитель не работает. Ил забивает входные патрубки и ухудшает пропускную способность.

Отсутствие обратной засыпки щебнем. Засыпка вынутым грунтом вместо песчано-щебёночной смеси приводит к неравномерному давлению на стенки колодца и его деформации.

Пренебрежение анкеровкой. На участках с высоким УГВ незакреплённый пластиковый колодец поднимается вместе с водой, разрывая соединения с трубами.

Слишком большое расстояние между смотровыми колодцами. Если на прямом участке длиннее 50 м нет ни одной ревизионной точки, промыть засорённую трубу будет физически невозможно.

Частые вопросы

Какой диаметр дренажного колодца выбрать для дачного участка?

Для большинства частных участков площадью 6–15 соток достаточно смотровых колодцев диаметром 315 мм с отводами под трубу 110 мм. Накопительный колодец в конце системы лучше взять диаметром 400–500 мм, чтобы обеспечить запас объёма на период обильных осадков.

Нужен ли дренажный колодец, если участок на песчаном грунте?

Да, но вместо накопительного можно установить поглотительный — без дна, с фильтрующей подушкой из щебня. Песок хорошо впитывает воду, поэтому она будет уходить в грунт естественным путём. Смотровые колодцы нужны в любом случае — без них систему невозможно обслуживать.

Как часто нужно чистить дренажный колодец?

Смотровые и поворотные колодцы промывают раз в 2–3 года струёй воды под давлением. Накопительные — по мере наполнения, обычно 3–5 раз в сезон (весна и осень — чаще). Полную ревизию системы с прочисткой всех труб рекомендуется проводить раз в 10 лет.

Можно ли установить пластиковый колодец в пучинистый грунт?

Можно, но с оговорками. Обратную засыпку выполняют исключительно песчано-гравийной смесью, которая не пучится. Для дополнительной защиты от деформации используют колодцы с усиленными рёбрами жёсткости из полипропилена. В глинистых грунтах с сильным морозным пучением при глубине более 4 м надёжнее бетонные кольца.

Куда отводить воду из накопительного колодца?

Наиболее распространённые варианты: откачка дренажным насосом в ближайшую канаву или ливневую канализацию, использование для полива (вода из дренажа — мягкая и подходит для большинства растений), сброс в общую систему водоотведения посёлка. Слив на соседний участок или в водоохранную зону запрещён.

В чём отличие дренажного колодца от канализационного?

Дренажный колодец работает с грунтовыми и ливневыми водами — относительно чистой жидкостью. Канализационный — с бытовыми стоками, которые требуют герметичности и биологической очистки. Требования к материалам, герметичности и расположению у них различаются. Размещать дренажный и канализационный колодцы рядом допускается, но смешивать потоки нельзя.

Какой срок службы у пластикового дренажного колодца?

Производители гарантируют 50–60 лет при соблюдении условий эксплуатации. Полимеры (ПНД, ПП, ПВХ) не подвержены коррозии и не разрушаются от контакта с водой. Фактический срок может быть и дольше — пластиковые трубопроводные системы эксплуатируются в Европе с 1960-х годов без замены.
