Дождеприёмник: виды, размеры и подключение к ливневой канализации
После каждого ливня у водосточной трубы образуется лужа, отмостка покрывается грязными потёками, а на дорожке перед крыльцом стоит вода. Проблема не в количестве осадков — в Санкт-Петербурге и Ленобласти их выпадает 600–700 мм в год, что вполне типично. Проблема в том, что воде некуда уходить. Дождеприёмник решает эту задачу: он принимает поток с водосточной трубы или с поверхности и направляет его в ливневую канализацию.
В этой статье разберём, из чего состоит дождеприёмник, какие виды существуют, как подобрать размер и правильно подключить устройство к ливнёвке.
Что такое дождеприёмник и зачем он нужен
Дождеприёмник — это элемент точечного водоотвода, который устанавливается под водосточными трубами, в местах скопления воды на дорожках, площадках и отмостках. Его задача — принять поверхностный сток и перенаправить его в подземный трубопровод ливневой канализации.
Без дождеприёмника вода с крыши падает на отмостку и размывает грунт вокруг фундамента. За 3–5 лет это приводит к просадке отмостки, появлению трещин в фундаменте и подтоплению подвала. Установка дождеприёмника под каждой водосточной трубой — самый простой и эффективный способ защиты фундамента от поверхностных вод.

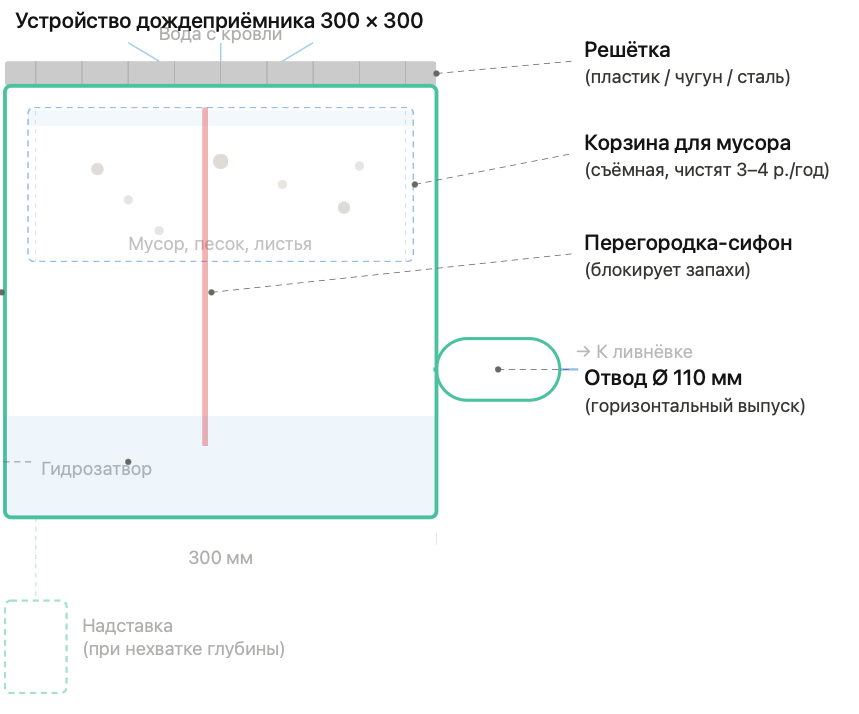

Устройство дождеприёмника
Конструкция стандартного дождеприёмника включает четыре элемента:
Корпус — пластиковый, чугунный или бетонный короб с отводами для подключения труб. Отводы расположены на боковых стенках (горизонтальный выпуск) или на дне (вертикальный выпуск). Вариант выпуска выбирают в зависимости от схемы ливнёвки: горизонтальный — для подключения к трубам на уровне основания дождеприёмника, вертикальный — когда труба проходит строго под ним.
Корзина для мусора — съёмный пластиковый контейнер внутри корпуса. Задерживает листья, ветки, песок и мелкий мусор, не давая им попасть в трубопровод. Корзину достают и чистят 2–4 раза в сезон — весной, после листопада и по мере наполнения.
Перегородка-сифон — вертикальная пластина, которая делит внутреннее пространство на две камеры и создаёт гидрозатвор. Благодаря ему запахи из ливневой канализации не проникают на поверхность. Сифон — обязательный элемент, если дождеприёмник стоит рядом с входной дверью, террасой или зоной отдыха.
Решётка — верхняя крышка с прорезями, через которые вода попадает внутрь. Решётка защищает от крупного мусора и обеспечивает безопасность пешеходов и транспорта. Материал решётки определяет класс нагрузки и срок службы всей конструкции.
Виды дождеприёмников по материалу
Пластиковые
Самый популярный вариант для частного строительства. Корпус из полипропилена, вес — 1–5 кг. Устанавливается одним человеком без инструментов. Устойчив к перепадам температур от −40 °C до +90 °C, не корродирует, не гниёт. Гладкие внутренние стенки не задерживают отложения.
Главное преимущество — модульность: пластиковые дождеприёмники можно устанавливать друг на друга, наращивая глубину. Это позволяет адаптировать конструкцию под конкретную глубину залегания трубопровода.
Класс нагрузки пластикового корпуса — до A15–B125 (до 12,5 т), что достаточно для пешеходных зон и проезда легкового транспорта. Для повышения нагрузочной способности корпус комплектуют чугунной решёткой.
Чугунные
Цельночугунные конструкции (марка СЧ20) устанавливают на городских дорогах, парковках, территориях промышленных предприятий — везде, где нагрузка на поверхность превышает 12,5 тонн. Вес одного чугунного дождеприёмника — от 50 до 100 кг, монтаж требует 2–3 человек или подъёмной техники.
Чугунные дождеприёмники маркируются по типам: ДК (круглые, площадь 0,135 м², вес ~100 кг), ДМ (малые прямоугольные), ДБ (большие прямоугольные). Класс нагрузки — C250–E600 (до 60 тонн). В частном строительстве чугунные корпуса используются редко — как правило, ставят пластиковый корпус с чугунной решёткой.
Бетонные и полимербетонные
Тяжёлые конструкции (от 30 кг) из вибрированного фибробетона или полимербетона. Применяются на городских магистралях, в промышленных зонах, на территориях с постоянным движением тяжёлой техники. Класс нагрузки — до F900 (90 тонн). В частном строительстве практически не встречаются из-за высокой стоимости и сложности монтажа.
Решётки: материалы и классы нагрузки
Решётка — самый нагруженный элемент дождеприёмника. Именно она принимает вес пешеходов, автомобилей и техники. Выбор материала решётки определяет, где можно установить конструкцию.
| Класс нагрузки | Нагрузка, тонн | Материал решётки | Где устанавливать |
|---|---|---|---|
| A15 | до 1,5 | Пластик, оцинкованная сталь | Газон, пешеходная дорожка, отмостка |
| B125 | до 12,5 | Оцинкованная сталь, чугун | Парковка легковых авто, двор |
| C250 | до 25 | Чугун | Подъездная дорога, автостоянка |
| D400 | до 40 | Чугун (усиленный) | Проезжая часть, АЗС |
| E600 | до 60 | Чугун (ВЧШГ) | Промзоны, порты, терминалы |
Для частного дома в большинстве случаев достаточно решётки класса A15 (под водосточной трубой на газоне) или B125 (у въезда в гараж). Если дождеприёмник устанавливается в мощёной зоне двора, по которой проезжает автомобиль — выбирайте B125 с чугунной решёткой.
Размеры дождеприёмников
Стандартные размеры пластиковых дождеприёмников привязаны к размеру решётки. Наиболее ходовые форматы:
| Размер (Д × Ш × В), мм | Диаметр отвода, мм | Применение |
|---|---|---|
| 200 × 200 × 200 | 50 | Небольшие участки, отвод с козырьков |
| 250 × 250 × 250 | 50–110 | Водосточные трубы малых крыш, террасы |
| 300 × 300 × 300 | 110 | Основной размер для частного дома |
| 400 × 400 × 400 | 110–160 | Большие кровли, коммерческие объекты |
| 500 × 500 × 500 | 160–200 | Парковки, территории с высокой нагрузкой |
Дождеприёмник 300 × 300 мм — универсальный выбор для загородного дома. Он принимает поток со стандартной водосточной трубы диаметром 80–100 мм, имеет отвод под трубу 110 мм (самый распространённый диаметр наружной канализации) и вмещает корзину объёмом, достаточным для сбора мусора на 2–3 месяца.
Если глубины одного корпуса не хватает для подключения к трубопроводу, используют надставки — дополнительные секции того же сечения, которые устанавливаются под основным корпусом и увеличивают общую высоту конструкции.
Подключение дождеприёмника к ливневой канализации
Шаг 1. Определение места установки
Дождеприёмник устанавливается строго под водосточной трубой — так, чтобы поток воды с кровли попадал точно в центр решётки. Дополнительные точки установки: пониженные участки дорожек, площадка перед входом, зона перед гаражными воротами, любые места, где после дождя скапливается вода.
Шаг 2. Подготовка котлована
Котлован выкапывают на 15–20 см шире корпуса дождеприёмника с каждой стороны и на 10–15 см глубже. На дно укладывают песчаную подушку толщиной 10 см и утрамбовывают. Поверх песка заливают слой бетона (пропорция 3:1 песок/цемент) толщиной 5–10 см — он служит основанием и предотвращает просадку конструкции.
Шаг 3. Установка корпуса
Дождеприёмник опускают в котлован и выставляют по уровню. Верхний край решётки должен быть на 3–5 мм ниже уровня окружающего покрытия (тротуарной плитки, асфальта, отмостки). Это обеспечивает естественный приток воды к решётке.
Шаг 4. Подключение к трубопроводу
К боковому или нижнему отводу подключают трубу ливневой канализации диаметром 110 мм. Соединение герметизируют резиновой манжетой или силиконовым герметиком. Труба укладывается с уклоном не менее 2 см на 1 метр в сторону коллекторного колодца.
Если дождеприёмник расположен на пересечении нескольких потоков, к нему подключают 2–3 трубы через боковые отводы. В этом случае выбирают модель с несколькими патрубками или вырезают дополнительные отверстия коронкой.
Шаг 5. Обратная засыпка и восстановление покрытия
Пространство между корпусом и стенками котлована засыпают бетонной смесью или песчано-гравийной смесью с послойной трамбовкой. Бетонная обойма предпочтительна, если на дождеприёмник будет наезжать автомобиль — она не даёт корпусу сместиться. После застывания бетона (24–48 часов) восстанавливают тротуарную плитку или отмостку вокруг решётки.

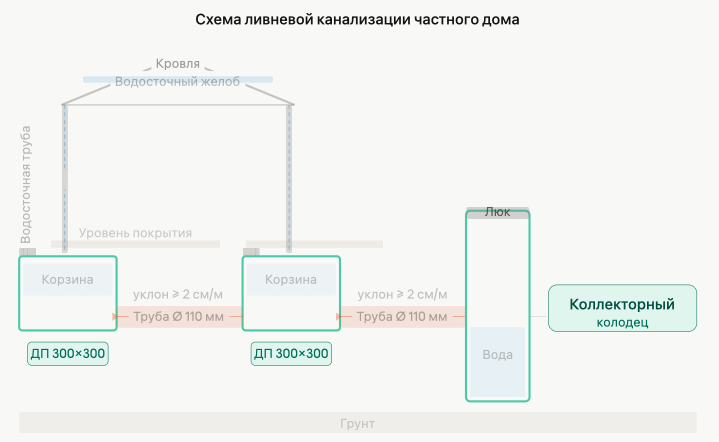

Схема ливневой канализации с дождеприёмниками
Типовая ливнёвка для частного дома состоит из следующих элементов, соединённых в единую систему:
Водосточная система на кровле (желоба + трубы) → Дождеприёмники под каждой водосточной трубой → Трубопровод (труба 110 мм с уклоном 2 см/м) → Ревизионные колодцы на поворотах и каждые 50 м → Коллекторный колодец (накопительный или поглотительный).
Дождеприёмники можно комбинировать с линейным водоотводом: лотки вдоль дорожек собирают воду с поверхности и направляют её в те же дождеприёмники, которые служат точками ввода в подземный трубопровод.
Типичные ошибки при установке
Решётка выше уровня покрытия. Вода обтекает дождеприёмник и стоит вокруг него лужей. Решётка должна быть на 3–5 мм ниже окружающей поверхности.
Отсутствие корзины и сифона. Без корзины мусор попадает в трубопровод и забивает его. Без сифона из ливнёвки поднимаются неприятные запахи — особенно летом, когда органика в трубах начинает разлагаться.
Недостаточный уклон трубы. При уклоне менее 1 см/м вода застаивается в трубопроводе, а песок оседает и забивает сечение. Оптимальный уклон — 2 см на метр.
Подключение дождеприёмника к дренажной системе. Ливневую и дренажную канализацию нельзя объединять. Объём ливневых стоков во время дождя в десятки раз превышает объём грунтовых вод — дренажная система захлебнётся и перестанет работать.
Установка без бетонного основания. На пучинистых грунтах (глина, суглинок) дождеприёмник без бетонной подготовки за 1–2 зимы «уплывёт» — поднимется, просядет или сместится в сторону, разорвав соединение с трубой.
Частые вопросы
Какой размер дождеприёмника выбрать для частного дома?
Стандартный выбор — 300 × 300 мм с отводом под трубу 110 мм. Этот формат принимает поток со стандартной водосточной трубы и подключается к самому распространённому диаметру наружной канализации. Для небольших козырьков и террас достаточно 250 × 250 мм.
Пластиковая или чугунная решётка — что лучше?
Для пешеходных зон (дорожки, отмостка, газон) достаточно пластиковой решётки класса A15. Если по месту установки проезжает автомобиль — ставьте чугунную решётку класса B125 или выше. Пластиковый корпус с чугунной решёткой — оптимальная комбинация цены и надёжности для частного дома.
Как часто нужно чистить дождеприёмник?
Корзину для мусора проверяют и очищают 3–4 раза в год: после таяния снега, после периода цветения тополя (если есть рядом), после осеннего листопада и по мере заполнения. Если корзина заполнена доверху, пропускная способность резко падает — вода начинает переливаться через решётку.
Можно ли установить дождеприёмник без подключения к ливнёвке?
Технически — да: вода будет скапливаться в корпусе и просачиваться в грунт через дно. Но эффективность такого решения низкая: при сильном дожде приёмник переполнится за 10–15 минут. Полноценный отвод воды обеспечивает только подключение к трубопроводу с выводом в коллекторный колодец.
Нужен ли дождеприёмник, если есть линейный водоотвод (лотки)?
Линейный и точечный водоотвод дополняют друг друга. Лотки собирают воду с протяжённых поверхностей (дорожки, парковки), а дождеприёмники — в конкретных точках (под водосточными трубами). Лотки, как правило, подключаются к тем же дождеприёмникам, которые служат точками ввода в подземный трубопровод.
Какой трубой подключать дождеприёмник к канализации?
Для частного дома — гофрированная или гладкостенная труба наружной канализации диаметром 110 мм. Класс жёсткости — SN4 (под газоном) или SN8 (под дорогой). Трубу укладывают с уклоном не менее 2 см/м. Соединение с дождеприёмником герметизируют резиновой манжетой.
